Узел вентиля КП (кислорода подогревающего) подходит для жидкотопливных резаков. Используется совместно с керосиновым резаком РК-300 и бензиновым резаком РБ-300.
Присоединительный штуцер М16х1,5 (правая резьба) используется для присоединения вентиля к штуцеру подогревающего кислорода на корпусе резака.
Вентиль КП изготовлен из латуни. Синий барашек изготовлен из алюминия и имеет гравировку на торцевой части с информацией о направлении закрытия (буква «З») и открытия (буква «О») вентиля.
Наружный мундштук для жидкотопливного бензинового резака РБ-300 служит для формирования ядра и формы подогревающего пламени. Наружный мундштук плотно садится на катушку, которая накручивается на внутренний мундштук, и крепится к головке бензореза накидкой гайкой М22х1,5.
На выходном торце мундштука располагается фор-камера (углубление) для формирования ядра пламени и для отбора тепла от этого пламени на стенки самого наружного мундштука. Это позволяет нагревать взвесь горючей смеси вокруг внутреннего мундштука, преобразовывая ее в пар, который является окончательной горючей смесью в процессе выхода бензореза на рабочий режим.

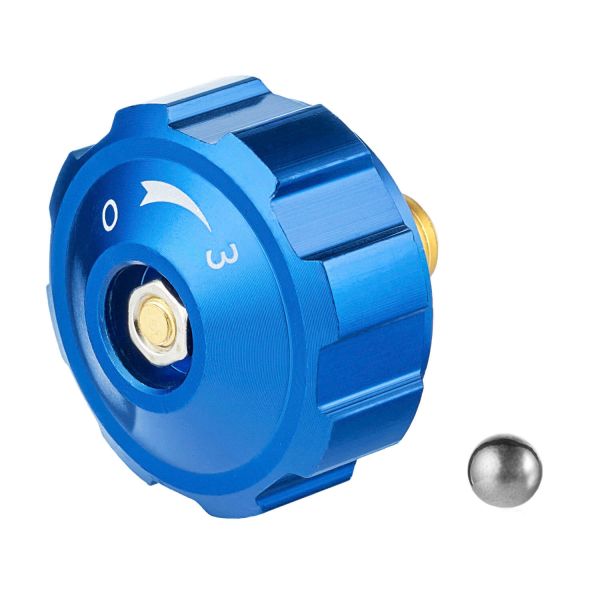

Узел вентиля КР (кислорода режущего) подходит для жидкотопливных резаков. Используется совместно с керосиновым резаком РК-300 и бензиновым резаком РБ-300.
Присоединительный штуцер М16х1,5 (правая резьба) используется для присоединения вентиля к штуцеру режущего кислорода на корпусе резака.
Вентиль КР изготовлен из латуни. Синий барашек изготовлен из алюминия и имеет гравировку на торцевой части с информацией о направлении закрытия (буква «З») и открытия (буква «О») вентиля. Барашек вентиля КР отличается от барашка КП увеличенными габаритами.
Узел вентиля ГГ (горючего газа) подходит к горелкам для нагрева ГЗУ-08 и газовоздушным горелкам с принудительной подачей воздуха ГВ серии ТУРБО.
Присоединительный штуцер М16х1,5LH (левая резьба) используется для присоединения вентиля к штуцеру горючего газа на корпусе горелки.
Вентиль ГГ изготовлен из латуни. Красный барашек изготовлен из алюминия и имеет гравировку на торцевой части с информацией о направлении закрытия (буква «З») и открытия (буква «О») вентиля.
Узел вентиля КП (кислорода подогревающего) подходит к горелкам для нагрева ГЗУ-08 и газовоздушным горелкам с принудительной подачей воздуха ГВ серии ТУРБО.
Присоединительный штуцер М16х1,5 (правая резьба) используется для присоединения вентиля к штуцеру подогревающего кислорода на корпусе горелки.
Вентиль КП изготовлен из латуни. Синий барашек изготовлен из алюминия и имеет гравировку на торцевой части с информацией о направлении закрытия (буква «З») и открытия (буква «О») вентиля.
Сварочный наконечник №4А используется для газопламенной обработки металлов толщиной от 4,0 до 7,0 мм. Используется совместно с ацетиленовыми инжекторными горелками серии Г3А.
Конструктивно наконечник состоит из латунной трубки с резиновым уплотнительным кольцом 010-014-2,5 ГОСТ 9833-73 и медного мундштука с маркировкой №4А.
Мундштук крепится к наконечнику при помощи штуцера с резьбой М8х1, а сам наконечник в сборе крепится к сварочной горелке при помощи гайки наконечника M18х1,5.
