Электромеханические листогибы

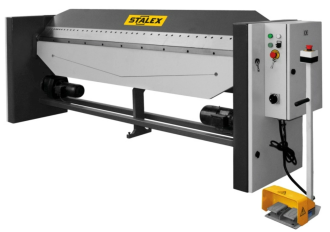

Электромеханические листогибы Stalex EFMS с поворотной гибочной балкой предназначены для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах. Сегментная верхняя планка позволяет работать с изделиями сложной формы.

Угол гибки – изменяется концовиком на градусной шкале в приборном щитке станка.

Поворотная гибочная балка – имеет компенсатор прогиба.

Верхняя прижимная сегментная балка позволяет работать с изделиями сложной формы и осуществляет гибку на четыре стороны.

Высота просвета верхней прижимной балки без сегмента в прижатом состоянии – 51мм.

Размеры сегментов на Stalex EFMS 3020: 25; 30; 35; 40; 45; 50; 75; 100; 150; 200; 200; 200; 270; 400; 400; 400; 400мм (количество сегментов – 17шт)

Особенности:

- Мощная сварная стальная конструкция

- Электродвигатели на верхней прижимной и нижней рабочей планке

- Переносная педаль управления

- Верхняя сегментная планка

- Легкость при работе с листовым металлом

- Простота обслуживания

Мощные двойные цепи со звездочками
Поддержка листа и задний упор 255 мм (рабочая длина)

Электромеханический листогиб Stalex TFM с поворотной гибочной балкой предназначен для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах.
Станок оснащён системой ЧПУ – марки XinJie. Самым большим преимуществом является программирование автоматического моделирования - благодаря более высокой скорости, простоте программирования и визуальному моделированию.
Хороший результат и качественная гибка при работе с более тонкими заготовки в сравнении с листогибочными прессами. Часто используется в строительной промышленности, например, для изготовления радиусной гибки на изделиях для фасада, кабельные лотки, водосточные желоба и так далее. Для изделий специальной формы, запрограммированных без необходимости изготовления специальных гибочных форм. Более удобная и простая система программирования на станках с поворотной гибочной балкой.

Особенности:
- Хранение до 2000 программ
- Библиотека профилей с графикой
- Макс. 99 изгибов за программу
- Программируемый радиус изгиба и правильный угол наклона
- Движение заднего упора от ЧПУ (длина 1228мм)
- Задний рабочий стол
- Мощная сварная стальная конструкция для максимальной жёсткости
- Закалённая рабочая часть прижимной и гибочной балок (до 48 HRC)
- Переносная педаль управления для удобства и безопасной работы
- Электронный выключатель на пульте станка и электрошкафу
- Легкость при работе с листовым металлом
- Безопасность оператора (низкое электропотребление), защита от перегрузки

В чём разница между станком с поворотно гибочной балкой с ЧПУ и листогибочным прессом, например W67 / HBM / AD и прочие?					Это две разные конструкции станков, сравнивать их не совсем корректно. 1) Работать с заготовками на станке с поворотной гибочной балкой - интуитивно более понятно и просто, что влияет на более быстрое обучение сотрудников (если исходить из того, что обе конструкции имеют примерно одинаковые системы ЧПУ). 2) На изделиях с большой длиной и тонколистным материалом, станки с поворотной балкой - более эффективны и более просты в настройке как станка, так и в получении необходимого качества гиба. 3) Электромеханический листогиб имеет некоторые косвенные преимущества перед гидравлической конструкцией. Например: - более широкий температурный диапазон работы, отсутствие работы с гидравлическим маслом, отсутствие подбора специализированных масел при работе станка от +05ºС до +15ºС - более высокая скорость работы - нет необходимости в заливке/доливке/проверке на герметичность (давление) рабочей системы - отсутствие такого понятия как промывка гидравлической системы при смене масла или замены гидравлических патрубков
Какой размер минимальной полки между гибочным ножом (балкой) и столом (прижимной балкой)?					Пример №1 Размеры 8/90/90/8мм
Какие минимальные размеры возможно получать на данном станке?					Пример №2 (профиль станка) При высоте полки 50мм внутри станка – рабочая длина от 135мм и далее, при высоте полки более 50мм внутри станка – рабочая длина должна от 350мм. При высоте полки 10мм внутри станка – рабочая длина от 82мм и далее. При высоте полки 5мм внутри станка – рабочая длина от 40мм и далее. При работе с толщиной листа 2мм (сталь) – минимальная полка гибки составит 25мм. При работе с толщиной листа 0,8мм (сталь) – минимальная полка гибки составит 11мм. Минимальная полка менее 25мм, возможно только по краям изделия (т.е. крайние гибы заготовки) – это обусловлено тем что ширина гибочной балки равна 25мм (т.е. минимальная полка в середине изделия-профиля возможна только 25мм)
Какая ширина прижимного стола (прижимной балки)?					Пример №3 Ширина контакта прижимной балки – 30мм
Как регулировки гибочный нож (балка)?					Пример №4

Электромеханические листогибы Stalex EFMS с поворотной гибочной балкой предназначены для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах. Сегментная верхняя планка позволяет работать с изделиями сложной формы.

Угол гибки – изменяется концовиком на градусной шкале в приборном щитке станка.

Поворотная гибочная балка – имеет компенсатор прогиба.

Верхняя прижимная сегментная балка позволяет работать с изделиями сложной формы и осуществляет гибку на четыре стороны.

Высота просвета верхней прижимной балки без сегмента в прижатом состоянии – 51мм.

Размеры сегментов на Stalex EFMS 2520: 25; 30; 35; 40; 45; 50; 75; 100; 100; 150; 200; 200; 270; 400; 400; 400мм (количество сегментов – 16шт)

Особенности:

- Мощная сварная стальная конструкция

- Электродвигатели на верхней прижимной и нижней рабочей планке

- Переносная педаль управления

- Верхняя сегментная планка

- Легкость при работе с листовым металлом

- Простота обслуживания

Мощные двойные цепи со звездочками
Поддержка листа и задний упор 255 мм (рабочая длина)

Электромеханические листогибы Stalex EFMS с поворотной гибочной балкой предназначены для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах. Сегментная верхняя планка позволяет работать с изделиями сложной формы.

Угол гибки – изменяется концовиком на градусной шкале в приборном щитке станка.

Поворотная гибочная балка – имеет компенсатор прогиба.

Верхняя прижимная сегментная балка позволяет работать с изделиями сложной формы и осуществляет гибку на четыре стороны.

Высота просвета верхней прижимной балки без сегмента в прижатом состоянии – 51мм.

Размеры сегментов на Stalex EFMS 2020: 25; 30; 35; 40; 45; 50; 75; 100; 150; 200; 200; 270; 400; 400мм (количество сегментов – 14шт)

Особенности:

- Мощная сварная стальная конструкция

- Электродвигатели на верхней прижимной и нижней рабочей планке

- Переносная педаль управления

- Верхняя сегментная планка

- Легкость при работе с листовым металлом

- Простота обслуживания

Мощные двойные цепи со звездочками
Поддержка листа и задний упор 255 мм (рабочая длина)
