Термическая резка

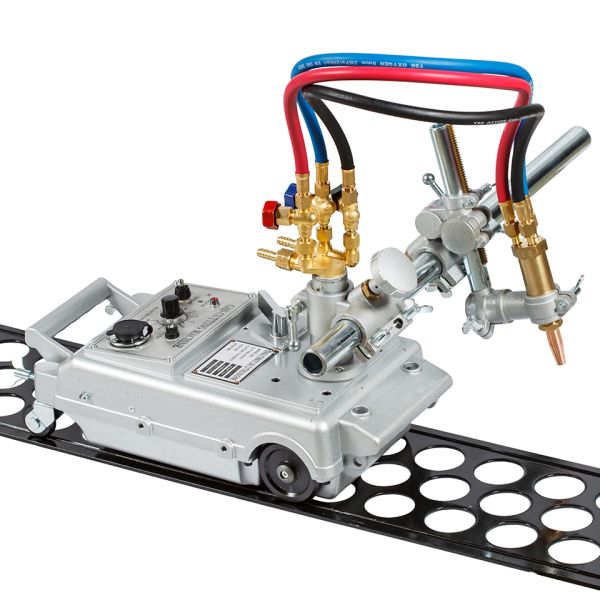

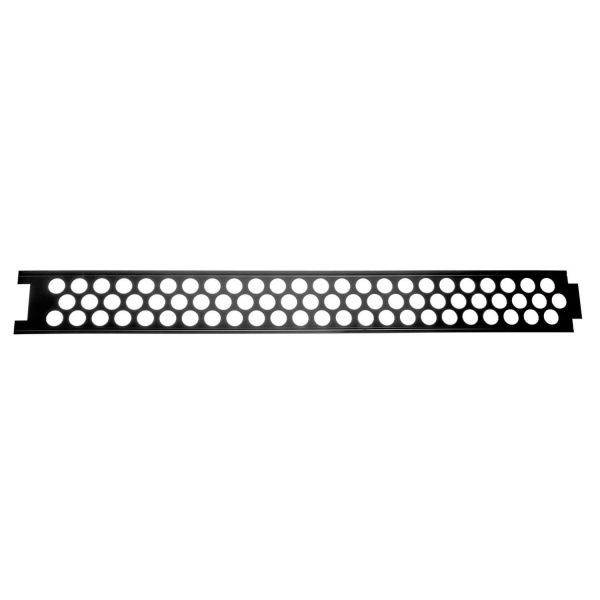

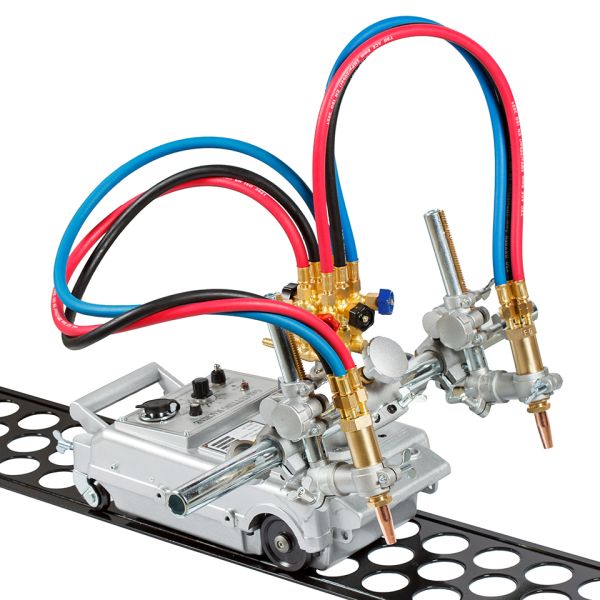

Рельс предназначен для установки (правильного позиционирования) машины термической резки CG-30 с 1 резаком и CG-100 с 2 резаками. Направляющий рельс изготовлен из нержавеющей стали, порошковая окраска. Длина рельса в стандартной комплектации – 1800 мм.
Особенности рельсы металлической для машин CG-30 и CG-100:
- Направляющие рельсы можно соединять друг с другом для удобного и точного перемещения машины по листу.
- Длина рельса – 1800 мм. Ширина колеи (расстояние между роликами МТР) – 180 мм.

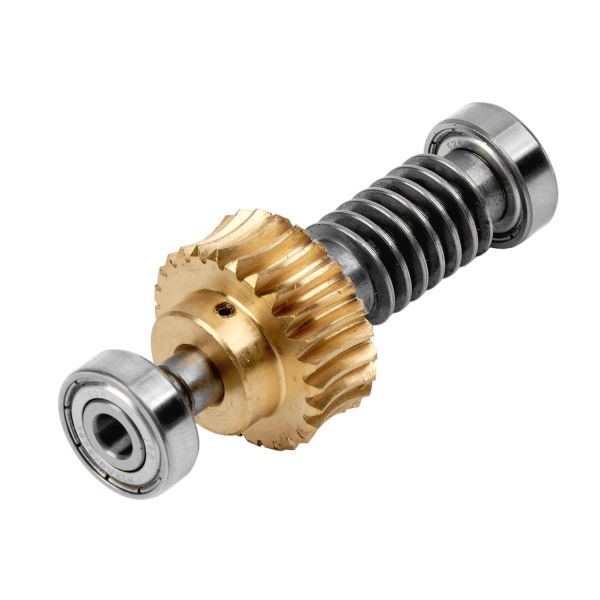

Вал червячный – это конструктивная часть машин термической резки CG-30, CG-100, CG-30 P.
Вал червячный с шестерней и 2-мя подшипниками установлен в коробке редуктора и используется для передачи крутящего момента от электрического двигателя к валу приводных колес машины. Запасную часть рекомендуется полностью заменить при полном износе латунной шестерни.
Вал червячный изготовлен из стали, шестерня изготовлена из латуни.

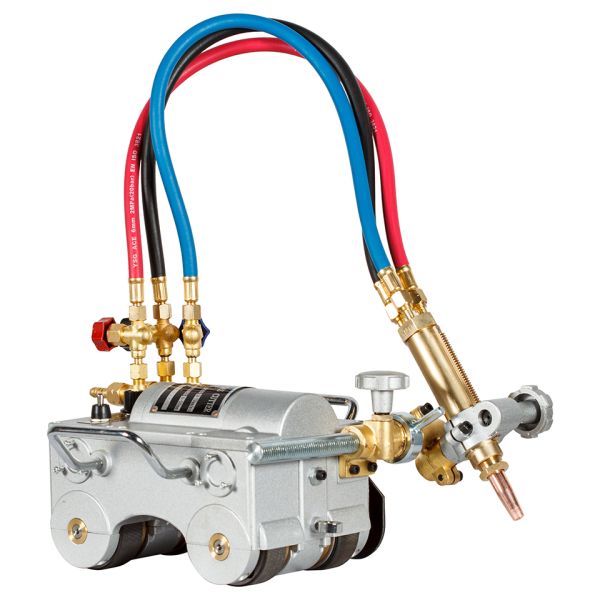

Роликовая направляющая стойки предназначены для фиксации машины термической резки CG2-11 на бандаже. Направляющие ролики можно регулировать по ширине охвата. Стойки крепятся к корпусу машины в специально подготовленное место.
Комплект поставки:
- Стойка – 2 шт.
- Направляющие ролики – 4 шт.

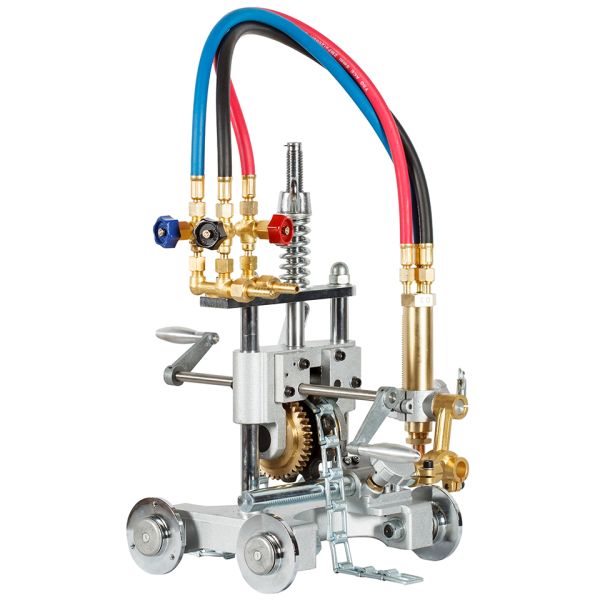

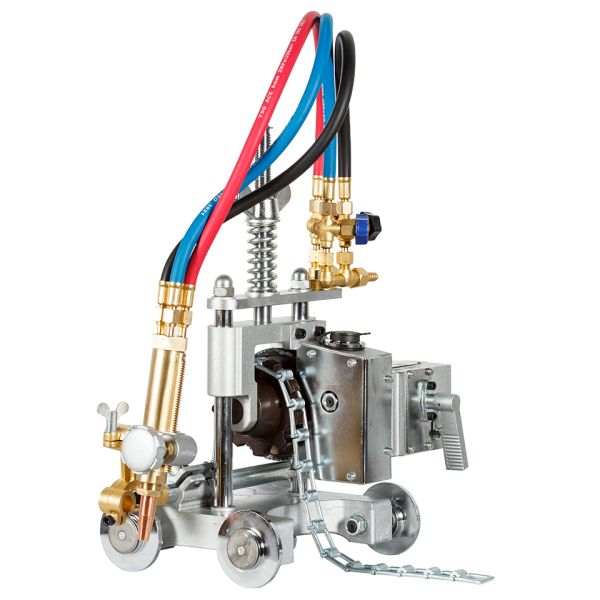

Цепь направляющая предназначена для установки (правильного позиционирования) машин термической резки CG2-11G и CG2-11D. Цепь изготовлена из сплава нержавеющей стали. Устанавливается на трубу диаметром до 600 мм. С дополнительным комплектом направляющей цепи можно расширить диапазон диаметров разрезаемых труб до 1420 мм.
Особенности цепи направляющей для машин CG2-11G и CG2-11D :
- Звенья цепи можно соединять друг с другом для увеличения диаметра разрезаемых труб.
- Длина цепи – 2400 мм. Количество звеньев в стандартной комплектации – 80 шт.
При использовании циркульного устройства машины термической резки CG-30 с 1 резаком и CG-100 с 2 резаками могут двигаться по кругу и осуществлять вырезку отверстий и фланцев в листовом прокате диаметрами от 200 до 2000 мм.
Штанга циркульного устройства крепится к машине термической резки при помощи гайки с резьбой М10х1,5. Для центровки нужного диаметра циркульного устройства есть фиксируемый кернер, который необходимо установить в предварительно определяемый диаметр вырезаемого отверстия. Данное отверстие производится слесарным способом.
Особенности:
- В комплект поставки входит базовый штифт и штанга циркульного устройства.
- Для резки кругов малого диаметра штангу циркульного устройства вкручивают в корпус машины со стороны газовых резаков, а для резки кругов большого диаметра – с противоположной.
Бандаж предназначен для установки (правильного позиционирования) машины термической резки CG2-11. Бандаж устанавливается на трубу диаметром до 600 мм, с дополнительным комплектом бандажа можно расширить диапазон диаметров разрезаемых труб до 1420 мм и производить резку вертикальных труб.
Особенности:
- Бандаж можно соединять друг с другом для увеличения диаметра разрезаемых труб. Увеличение длины происходит за счет присоединения аналогичного бандажа при помощи специальных замков, которые расположены по краям.
- Стандартная длина бандажа – 2200 мм.
Разветвитель газовый используется для дополнительной комплектации газового коллектора на машинах термической резки CG-100. Предназначен для установки двух вентилей ГГ (горючий газ).
Изготовлен из латуни. На газовый коллектор разветвитель крепится при помощи накидной гайки М12х1,25LH. С обратной стороны предусмотрено два штуцера с резьбой М12х1,25LH для присоединения к ним газовых вентилей.
Благодаря конструкции суппорта регулировки на машинах термической резки CG-30, CG-100, CG2-11G и CG2-11D кронштейн крепления можно регулировать и выставлять необходимый угол наклона резака - 30, 45 и 60 градусов. Используется это для снятия кромок (фасок) при подготовке деталей под сварку.
Особенности крепления резака машинного к суппорту CG-30, CG-100, CG2-11G, CG2-11D :
- Простота регулировок и настроек для выставления необходимого угла наклона машинного резака.

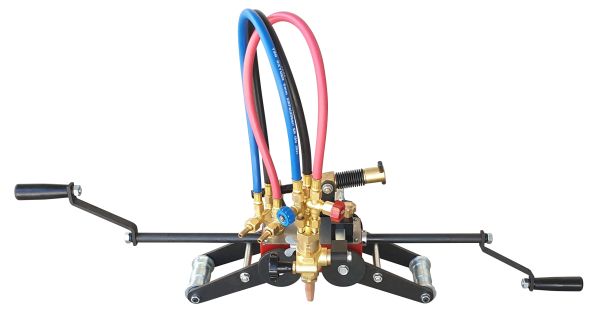

Благодаря конструкции суппорта регулировки на машине термической резки CG2-11L кронштейн крепления можно регулировать и выставлять необходимый угол наклона резака - 30, 45 и 60 градусов. Используется это для снятия кромок (фасок) при подготовке деталей под сварку. Вертикальное перемещение резака возможно в пределах от 0 до 50 мм.
Особенности:
- Простота регулировок и настроек для выставления необходимого угла наклона машинного резака.
- Возможность вертикального перемещения резака.

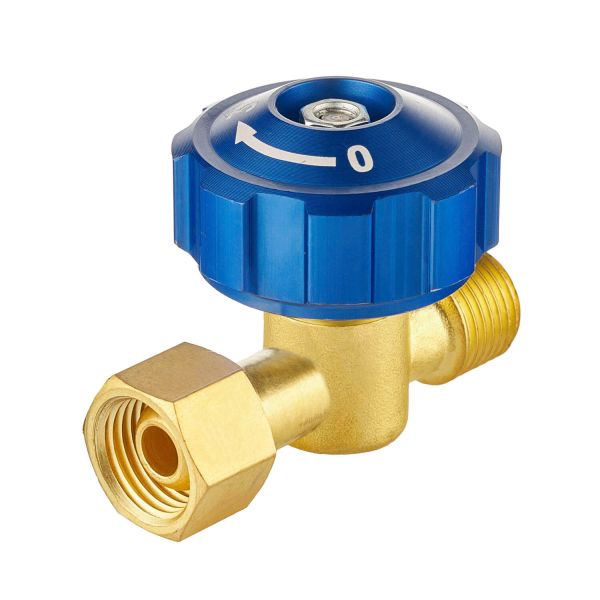

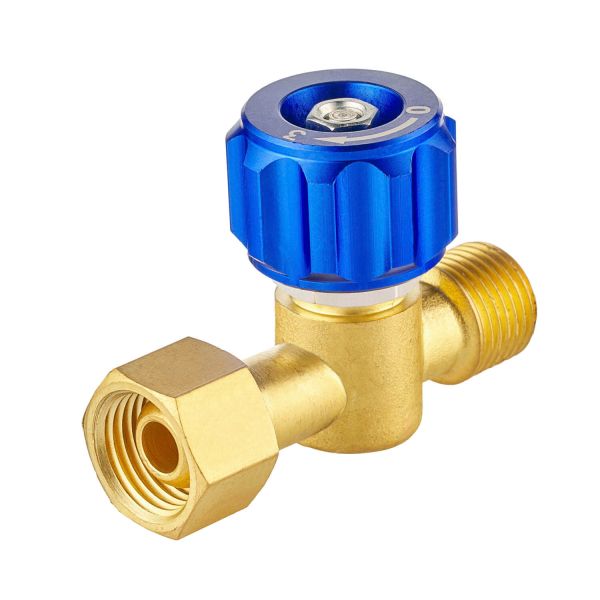

Вентиль изготовлен из латуни (литье под давлением). Подходит для машин термической резки CG-30, CG-100, CG2-11G, CG2-11D, CG2-11 и CG2-11L. Кислородный вентиль крепится при помощи накидной гайки М12х1,25.
Особенности:
- Плотная и надежная фиксация к частям машины термической резки.
- Барашек задающего винта изготовлен из термоустойчивого пластика и окрашен в синий цвет.
- К вентилю КП (кислород подогревающий) крепится синий рукав, а к вентилю КР (кислород режущий) – чёрный рукав. Данные вентили размещаются на одной стороне газового коллектора и обозначены буквенным кодом «OX».
Суппортом регулировки резака комплектуются машины термической резки CG-30 и CG-100. С его помощью машинный резак может перемещаться по двум осям:
- «вправо-влево» по поперечной направляющей.
- «вверх-вниз» по вертикальной направляющей.
Перемещение осуществляется по зубчатым рейкам, которые размещены на поперечной направляющей и вертикальной. Сама же регулировка происходит при помощи зубчатого колеса, установленного в регулирующих маховиках суппорта. Фиксация выполненных регулировок резака осуществляется специальными винтами.
Разветвитель кислородный используется для дополнительной комплектации газового коллектора на машинах термической резки CG-100. Предназначен для установки двух вентилей КП (кислород подогревающий) или КР (кислород режущий).
Изготовлен из латуни. На газовый коллектор разветвитель крепится при помощи накидной гайки М12х1,25. С обратной стороны предусмотрено два штуцера с резьбой М12х1,25 для присоединения к ним кислородных вентилей.

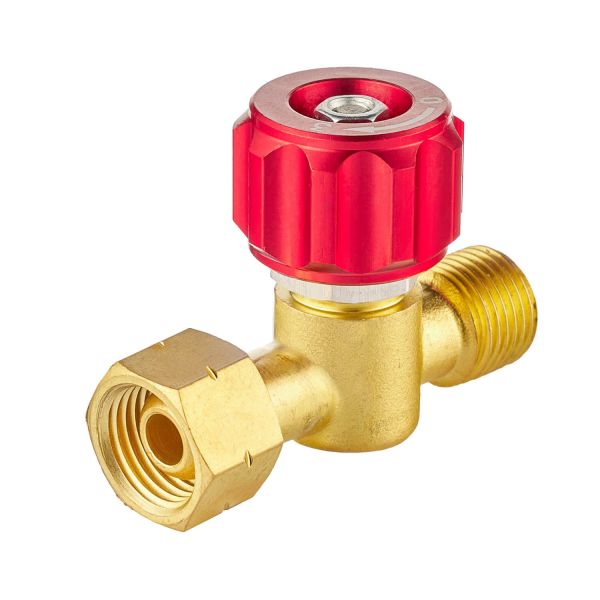

Вентиль изготовлен из латуни (литье под давлением). Подходит для машин термической резки CG-30, CG-100, CG2-11G, CG2-11D, CG2-11 и CG2-11L. Газовый вентиль крепится при помощи накидной гайки М12х1,25LH.
Особенности:
- Плотная и надежная фиксация к частям машины термической резки.
- Барашек задающего винта изготовлен из термоустойчивого пластика и окрашен в красный цвет.
- К вентилю ГГ (горючий газ) крепится красный рукав для подачи газа из комплекта.
Коллектор газовый изготовлен из латуни методом литья под давлением. Метод изготовления гарантирует высокое качество и точные размеры литого изделия, особенно это важно для присоединительных штуцеров. Резьба выходных штуцеров М12х1,25 и М12х1,25LH к которым устанавливаются регулирующие вентили. Вентили в комплект поставки не входят, приобретаются отдельно.
Коллектор распределяет поступающий кислород и горючий газ к регулирующим вентилям КП (кислород подогревающий), КР (кислород режущий) и ГГ (горючий газ). Входной штуцер для присоединения газовых рукавов М16х1,5 и М16х1,5LH.
Комплект газовых рукавов с развальцованными присоединительными гайками предназначен для подключения машинного резака к машинам термической резки CG-30, CG-100, CG2-11G, CG2-11D, CG2-11 и CG2-11L.
К вентилю КП (кислород подогревающий) крепится синий рукав, а к вентилю КР (кислород режущий) – чёрный рукав. Данные вентили размещаются на одной стороне газового коллектора и обозначены буквенным кодом «OX». Крепление рукавов к вентилям происходит при помощи развальцованной гайки М12х1,25, с обратной стороны рукав крепится на присоединительный штуцер машинного резака с аналогичной резьбой. К вентилю ГГ (горючий газ) крепится красный рукав для подачи газа. В данном случае резьба присоединения М12х1,25LH.
