Ручные профилегибы (трубогибы)

Stalex HB-60 - жесткий трубогиб с двойной усиленной опорой под нижние ролики, две направляющие станка произведены и собраны с минимальным люфтом – что отражается на качественной гибки изделий. Stalex HB-60 имеет гидравлический привод на подъём и опускание усиленной опоры с двумя нижними роликами, предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки. Закаленные ролики из конструкционной углеродистой качественной стали 45. Твёрдость закалки металла – около 40HRC. Прижим обеспечивает гидравлический домкрат грузоподъемностью 5 тонн. Прижимные быстросъемные ролики перемещаются горизонтально для гибки на любой радиус, а также для работы с малыми заготовками. Толщина стенки профильной и круглой трубы 1.5-2 мм. Профильная труба – макс. размер 60х40мм, круглая труба – макс. размер Ø30мм, квадрат - все размеры до 20мм, круг – все размеры до 20мм.

Stalex HB-60 - жесткий трубогиб с двойной усиленной опорой под нижние ролики, две направляющие станка произведены и собраны с минимальным люфтом – что отражается на качественной гибки изделий. Stalex HB-60 имеет гидравлический привод на подъём и опускание усиленной опоры с двумя нижними роликами, предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки. Закаленные ролики из конструкционной углеродистой качественной стали 45. Твёрдость закалки металла – около 40HRC. Прижим обеспечивает гидравлический домкрат грузоподъемностью 5 тонн. Прижимные быстросъемные ролики перемещаются горизонтально для гибки на любой радиус, а также для работы с малыми заготовками. Толщина стенки профильной и круглой трубы 1.5-2 мм. Профильная труба – макс. размер 60х40мм, круглая труба – макс. размер Ø30мм, квадрат - все размеры до 20мм, круг – все размеры до 20мм.

В опорной стойке переносится и хранится станок Stalex HB-60, четыре комплекта роликов, комплект ключей. Передняя крышка крепится к стойке механическими и магнитными замками. Для возможности транспортировки опорная стойка укомплектована ручками для переноса. Станок Stalex HB-60 надёжно крепится на стойке, благодаря чему его рабочая высота достигает высоты комфортной для работы с заготовками (от пола до усиленной опоры с двумя нижними роликами).

Гидравлический трубогиб Stalex HB-40 предназначен для гибки труб профильного сечения из металла или другого материала по заданному радиусу, методом прокатки. Профилегиб снабжен роликами с тремя проточками 20, 40 и 60 мм под популярные размеры профильных труб:

- профильные трубы – 15х15, 20х20, 40х20, 40х25; 40х40; 60х30

- квадрат – все размеры до 20.

Толщина стенки трубы 1.5-2 мм.

Для радиусной гибки станок оснащен одним верхним приводным роликом и двумя прижимными. ролики изготовлены из высокопрочной стали и сделаны на подшипниках, что обеспечивает легкость вращения. Прижим роликов обеспечивает гидравлический домкрат грузоподъемностью 6 тонн. Прижимные быстросъемные ролики перемещаются горизонтально для гибки на любой радиус, а также для работы с малыми заготовками. Закаленные ролики из конструкционной углеродистой качественной стали 45. Твёрдость закалки металла – около 40HRC.

Профилегиб HB-40 легко размещается в небольших помещениях и занимает мало места. Простота конструкции и легкость в эксплуатации делают этот станок незаменимым на небольших предприятиях и производствах. Позволяет легко выполнить как разовые работы, так и мелкосерийное производство по гибке. Благодаря своим небольшим габаритам и относительно небольшому весу его можно использовать непосредственно на объекте.

Компактные размеры и современные технические решения, применяемые в этой конструкции обеспечивает высочайшую производительность, при мобильности устройства.

Особенности:

• Верхний приводной вал

• Прочная конструкция

• Прижим осуществляется за счет гидравлического домкрата

• В стандартной комплектации ролики для профильной трубы

• Простота в использовании

• Мобильность

• Прижимные ролики перемещаются горизонтально

Комплектация:

- Профилегиб гидравлический

- Комплект роликов под профильную трубу

Stalex TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг». Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки. Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки.

На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок. Толщина стенки профильной и круглой трубы 1.5-2 мм.

Профильная труба – макс. размер 50х30х1,5мм (плашмя).

Профильная труба – макс. размер 30х30х2мм.

Круглая труба - макс. размер Ø30х2мм.

В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм.

Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм.

Все ролики изготовлены из Стали 45 (конструкционная углеродистая качественная) и закалены.

Корпус станка покрыт порошковой краской - это защищает станок от коррозии и мелких повреждений и продлевает срок службы станка.

Стопорная гайка на ходовом винте позволяет изготавливать изделия с высокой повторяемостью.

Усиленный ходовой винт с крупным шагом резьбы для более простого вращения.

Удобная ручка вращения ходового винта.

Станок обязательно крепится к верстаку.

	Закаленные ролики Долгий срок службы гарантируют установленные на всех станках STALEX серии TR и TG закаленные ролики из конструкционной углеродистой качественной стали 45. Твёрдость закалки металла – около 40HRC. В конструкции роликов применены подшипники, обеспечивающие легкость и простоту использования.
	Стопорная гайка Стопорная гайка фиксации на ходовом винте для изготовления изделий с высокой повторяемостью.
	Корпус станка Корпус станка изготовлен из высокопрочной стали марки 3 толщиной 8 мм для STALEX TG-50. В комплекте поставляется удобная изогнутая ручка на вращение прижимного ролика.
	Регулируемые ролики Закаленные нижние ролики возможно регулировать под размер профильной трубы от от 15х15 до 40х40 и 50х30мм.
	Профилегиб с наружными роликами Удобен при работе с заготовкой «колесо» или «круг», после получения нужного профиля, отодвигается верхний ролик для снятия заготовки со станка.
	Порошковая покраска Все станки окрашены порошковым методом, что продлевает срок эксплуатации, защищает оборудование от ржавчины и коррозии.
	Усиленный ходовой винт Усиленный ходовой винт облегчает вращение и прижим трубы. На винте используется трапецеидальная однозаходная резьба, что гарантирует более долгий срок службы.

Пневмогидравлический трубогиб Stalex HB-16Q способен работать в двух режимах – ручном режиме (как мобильная модель на строй площадке) и пневматическом режиме управляемого от воздушного компрессора с мощностью двигателя 3 л.с. (что увеличивает его производительность и сводит к минимуму усилие работника). Гибка производится в одной плоскости, макс. угол гибки 90°. Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб по сравнению с механическими трубогибами, и затрачивать на гибку гораздо меньше времени. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Широко применяется в сфере строительных и ремонтных работ. Прокладка газо- и водопроводов, производство всевозможных ограждений, каркасных конструкций.
Совмещает в себе лучшие характеристики двух типов:
Модель Stalex HB-16Q продавливает заготовки при помощи гидравлической направляющей, работая в двух независимых друг от друга режимах (ручной и пневматический), с набором сменных рабочих оправ. Помимо восьми рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Особенности:
• Производительный станок с быстрой установкой и демонтажем, простой в использовании
• Работает в двух независимых друг от друга режимах (ручной и пневматический)
• При работе в пневматическом режиме, станок должен работать от воздушного компрессора с мощностью привода 3 л.с. (1 л.с.=0,74 кВт) или с производительностью 0.8 ~ 1МПа.
• Макс. усилие 16 тонн
• Пневматический режим работы отличается более высокой производительностью и отсутствием применения физической силы работника
• Ручной режим работы востребован как мобильная версия на строй площадке
• 6 сменных штампов в комплекте
• Две горизонтальные опоры для регулировки радиуса гиба
• Холодная гибка в одной плоскости для толстостенных труб (газ, вода и трубы отопления, железные трубы, оцинкованные трубы) Гиб до 90°
• Гиб на углы от 0 градусов до 90 градусов на трубах от 1/2"-3"(условного прохода трубы), от 22-90мм (наружного диаметра трубы)
• Прочная конструкция для использования в тяжёлых рабочих условиях

Пневмогидравлический трубогиб Stalex HB-12Q способен работать в двух режимах – ручном режиме (как мобильная модель на строй площадке) и пневматическом режиме управляемого от воздушного компрессора с мощностью двигателя 3 л.с. (что увеличивает его производительность и сводит к минимуму усилие работника). Гибка производится в одной плоскости, макс. угол гибки 90°. Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб по сравнению с механическими трубогибами, и затрачивать на гибку гораздо меньше времени. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Широко применяется в сфере строительных и ремонтных работ. Прокладка газо- и водопроводов, производство всевозможных ограждений, каркасных конструкций.
Совмещает в себе лучшие характеристики двух типов:
Модель Stalex HB-12Q продавливает заготовки при помощи гидравлической направляющей, работая в двух независимых друг от друга режимах (ручной и пневматический), с набором сменных рабочих оправ. Помимо шести рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Особенности:
• Производительный станок с быстрой установкой и демонтажем, простой в использовании
• Работает в двух независимых друг от друга режимах (ручной и пневматический)
• При работе в пневматическом режиме, станок должен работать от воздушного компрессора с мощностью привода 3 л.с. (1 л.с.=0,74 кВт) или с производительностью 0.8 ~ 1МПа.
• Макс. усилие 12 тонн
• Пневматический режим работы отличается более высокой производительностью и отсутствием применения физической силы работника
• Ручной режим работы востребован как мобильная версия на строй площадке
• 6 сменных штампов в комплекте
• Две горизонтальные опоры для регулировки радиуса гиба
• Холодная гибка в одной плоскости для толстостенных труб (газ, вода и трубы отопления, железные трубы, оцинкованные трубы) Гиб до 90°
• Гиб на углы от 0 градусов до 90 градусов на трубах от 1/2"-2"(условного прохода трубы), от 22-62мм (наружного диаметра трубы)
• Прочная конструкция для использования в тяжёлых рабочих условиях

Предназначен для гибки на фиксированный угол кронштейна для водосточных и прочих желобов. Преимущественно используется для изготовления крепежа водосточных систем и круглой вентиляции, а также для гибки металлической полосы до 68мм. Кронштейногиб (крюкогиб, полосогиб) имеет упор и регулирующий болт для фиксации получаемого угла при гибке желобов и других изделий, что позволяет получать одинаковые углы в условиях работы на стройплощадках и объектах.

Ручной трубогиб используется для сгибания различных металлических (алюминиевых, медных, стальных), металлопластиковых труб. Этот инструмент представляет собой удобный и простой механизм, с помощью которого можно аккуратно произвести выгибание трубы. Ручной трубогиб не требует подключения к электросети, что позволяет использовать его прямо на месте ремонта или монтажа труб.
Модель Stalex TR-12 оснащена тремя проточками 15 мм, 25 мм, 40 мм под профильные трубы с толщиной стенки до 1,5 мм. Отличительной особенностью станка является угол изгиба заготовки - 180°. Трубогиб имеет отверстия в основании для крепления к столу.

Особенности:

• Удобный и простой механизм
• Максимальный угол гиба 180°
• Широкий спектр применения
• Не требует подключения к электросети
• Проточки 15 мм, 25 мм, 40 мм для профильных труб
• Отверстия в основании для крепления станка к верстаку.

Возможный предельный размер для станка - 40х40мм, это крайне тяжёлая заготовка для этой модели, что влечёт к преждевременному износу станка, при условии регулярного использования данного профиля. Ниже показана установка профиля 40х40 на станке Stalex TR-12.

Ручной профилегиб Stalex YP-38 производит изгиб полосы за один установ и один протяг деталей в станке.
Максимальный угол гиба до 200°.
Большой выбор стандартных штампов.
Станок поставляется с напольной стойкой.
Предназначен для небольшого производства, слесарной мастерской или кузни. Легко размещается в небольших помещениях, ангарах, гараже или на даче. Универсальный станок - позволяет легко и дешево выполнить как разовые работы, так и мелкосерийное производство по гибке труб, профилей или проката.

Трубогиб ручной Stalex MPB-25S поставляется в кофре (пластиковом кейсе) с семью наборами роликов для гибки круглой трубы из углеродистых, нержавеющих сталей и меди. Станок имеет основание для крепления к верстаку.

Производит гибку трубы методом протягивания заготовок по штампу – таких изделий как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб. Работает с трубами диаметром 9,5-25,4мм (3/8"- 1").

Наборы роликов для гибки труб состоят из семи типоразмеров: 3/8", 1/2", 9/16", 5/8", 3/4", 7/8", 1".

Гибка может производится в нескольких плоскостях с максимальным углом гибки - 180°.

Особенности:

• MPB-25S представляет собой портативный инструмент для холодной гибки труб
• Качественный ровный гиб для использования в цеху и на стройплощадке.
• Быстрая гибка труб в дугу U.
• Крепкий пластиковый корпус транспортировки и наборы роликов включены в стандартную комплектацию.
• Подходит для работы с трубами из цветных материалов, стали в том числе и нержавеющей стали (диапазон труб 9,5-25,4мм). Семь наборов роликов.
• Основание станка легко крепится к верстаку. Прост в эксплуатации и быстро устанавливается.

Stalex ТR-10
Ручной трубогиб используется для сгибания различных металлических (алюминиевых, медных, стальных), металлопластиковых труб. Этот инструмент представляет собой удобный и простой механизм, с помощью которого можно аккуратно произвести выгибание трубы. Ручной трубогиб не требует подключения к электросети, что позволяет использовать его прямо на месте ремонта или монтажа труб. Модель Stalex TR-10 оснащена тремя проточками под круглые трубы с внешним диаметром 20, 25, 32 мм с толщиной стенки до 1,5 мм. Отличительной особенностью станка является угол изгиба заготовки - 180°. Трубогиб имеет отверстия в основании для крепления к столу.

Особенности:
- Удобный и простой механизм;
- Максимальный угол гиба 180°;
- Широкий спектр применения;
- Не требует подключения к электросети;
- Проточки для труб диаметром с внешним диаметром 20, 25, 32 мм;
- Отверстия в основании для крепления станка к верстаку.

• Трубогиб предназначен для гибки труб прямоугольного, квадратного и круглого сечения

• Легкость гибки и мобильность оборудования позволяет осуществлять работу на объекте.

• Большой выбор оправок в стандартном комплекте.

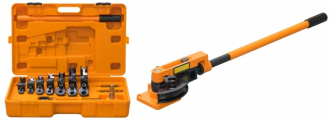

Комплектация:

• Набор оправок для гибки круглой трубы – 3/8", 1/2", 9/16", 5/8", 3/4", 7/8"

• Набор оправок для гибки квадратной трубы –3/4", 1"
