ПТК резаки машинные

Резак РМ-3 предназначен для машинной резки мундштуками с внутрисопловым смешением газов. Используются совместно с портальными машинами, чаще всего с импортными газорежущими машинами. Резак выполнен из латуни. Резак крепится на портальной машине при помощи кронштейна крепления резака и суппорта, которые фиксируются на штанге.

Особенности машинного резака ПТК РМ-3:

• Использование резака значительно сокращает расход горючего газа и кислорода на 5–15%.
• Скорость резки увеличивается до 20%, а время врезки в металл уменьшится до 10%.
• За счет уменьшения ширины разреза снижаются потери металла до 10%.
• Резак может комплектоваться пропановыми и ацетиленовыми мундштуками с внутрисопловым смешением газов. Выбор горючего газа зависит от того, на каком газе производятся работы.

Установочные и присоединительные размеры:

• Гайка крепления мундштука – M22х1,5
• Штуцер кислорода подогревающего (КП) – М14х1,5
• Штуцер кислорода режущего (КР) – М16х1,5
• Штуцер горючего газа (ГГ) – М16х1,5LH

Комплектация:

• Резак машинный РМ-3 – 1 шт.
• Гайка крепления газосмесительных мундштуков М22х1,5 – 1 шт.
• Гайка крепления ниппеля М14х1,5 – 1 шт.
• Гайка крепления ниппеля М16х1,5 – 1 шт.
• Гайка крепления ниппеля М16х1,5LH – 1 шт.
• Ниппель ø 6 мм – 1 шт.
• Ниппель ø 9 мм – 2 шт.
• Руководство по эксплуатации – 1 шт.

*В комплект поставки не входят пропановые и ацетиленовые мундштуки. Приобретаются отдельно.

Резак РМ-3В предназначен для машинной резки мундштуками с внутрисопловым смешением газов. Подходит для портальных машин, стационарной АСШ или переносных машин типа «Радуга», «Орбита», «Микрон».

Резак выполнен из латуни. Резак крепится на портальной машине при помощи кронштейна крепления резака и суппорта, которые фиксируются на штанге. Регулировка высоты резака происходит за счет зубчатой рейки. Длина зубчатой рейки составляет 220 мм. Длина всего резака составляет 330 мм, без учета длины мундштуков.

Особенности машинного резака ПТК РМ-3В:

• Резак оснащен тремя вентилями – КР (кислород режущий), КП (кислород подогревающий) и ГГ (горючий газ). Резьба штуцеров КР и КП – M16х1,5. Резьба штуцера ГГ – M16х1,5LH.
• Наличие зубчатой рейки, за счет которой происходит регулировка высоты резака.
• Использование резака значительно сокращает расход горючего газа и кислорода на 5–15%.
• Скорость резки увеличивается до 20%, а время врезки в металл уменьшится до 10%.
• За счет уменьшения ширины разреза снижаются потери металла до 10%.
• Резак может комплектоваться пропановыми и ацетиленовыми мундштуками с внутрисопловым смешением газов. Выбор горючего газа зависит от того, на каком газе производятся работы.

Установочные и присоединительные размеры:

• Гайка крепления мундштука – M22х1,5
• Штуцер кислорода подогревающего (КП) – М16х1,5
• Штуцер кислорода режущего (КР) – М16х1,5
• Штуцер горючего газа (ГГ) – М16х1,5LH

Комплектация:

• Резак машинный РМ-3В – 1 шт.
• Гайка крепления газосмесительных мундштуков М22х1,5 – 1 шт.
• Гайка крепления ниппеля М16х1,5 – 2 шт.
• Гайка крепления ниппеля М16х1,5LH – 1 шт.
• Ниппель ø 9 мм – 3 шт.
• Руководство по эксплуатации – 1 шт.

*В комплект поставки не входят пропановые и ацетиленовые мундштуки. Приобретаются отдельно.

Резак машинный является универсальным 3-х трубным резаком с возможностью применения газосмесительных мундштуков внутрисоплового смешения газов. Могут быть использованы мундштуки для ацетилена и пропана. Резак подходит для машин термической резки CG2-11, CG2-11D и CG2-11G.

Резак изготовлен из латуни. На корпусе размещена зубчатая рейка, которая позволяет производить регулировку рабочего положения «вверх-вниз». В конструкции резака предусмотрены присоединительные штуцеры для крепления газоподводящих рукавов диаметром 6 мм, с развальцованными наконечниками и накидными гайками.

Установочные и присоединительные размеры:

• Гайка крепления мундштука – M22х1,5
• Штуцер кислорода подогревающего (КП) – М12х1,25
• Штуцер кислорода режущего (КР) – М12х1,25
• Штуцер горючего газа (ГГ) – М12х1,25LH

Комплектация резака машинного для CG2-11, CG2-11D, CG2-11G:

• Резак машинный для CG2-11, CG2-11D, CG2-11G в сборе – 1 шт.

*В комплект поставки не входят пропановые и ацетиленовые мундштуки. Приобретаются отдельно.

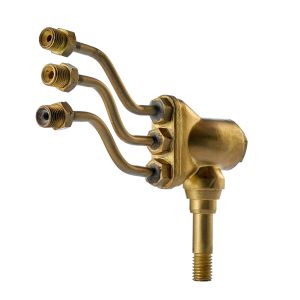

Резак машинный является универсальным 3-х трубным резаком с возможностью применения газосмесительных мундштуков внутрисоплового смешения газов. Могут быть использованы мундштуки для ацетилена и пропана.  Резак подходит для машин термической резки CG1-2HL и CG1-2H с электрическим приводом, которые предназначены для резки труб диаметром до 300 мм.

В конструкции резака предусмотрены присоединительные штуцеры для крепления газоподводящих рукавов диаметром 6 мм, с развальцованными наконечниками и накидными гайками, а именно:

• Кислород подогревающий (КП) - М12х1,25
• Кислород режущий (КР) - М12х1,25
• Горючий газ (ГГ) - М12х1,25LH

Резак машинный является универсальным 3-х трубным резаком с возможностью применения газосмесительных мундштуков внутрисоплового смешения газов. Могут быть использованы мундштуки для ацетилена и пропана. Резак подходит для машин термической резки CG2-150, которые используются для раскроя стального листового материала по шаблону.

Резак изготовлен из латуни. На корпусе размещена зубчатая рейка, которая позволяет производить регулировку рабочего положения «вверх-вниз». В конструкции резака предусмотрены присоединительные штуцеры для крепления газоподводящих рукавов диаметром 6 мм, с развальцованными наконечниками и накидными гайками.

Установочные и присоединительные размеры:

• Гайка крепления мундштука — M22х1,5
• Штуцер кислорода подогревающего (КП) — М12х1,25
• Штуцер кислорода режущего (КР) — М12х1,25
• Штуцер горючего газа (ГГ) — М12х1,25LH

Комплектация:

• Резак машинный для CG2-150 в сборе — 1 шт.

*В комплект поставки не входят пропановые и ацетиленовые мундштуки. Приобретаются отдельно.

Резак машинный является универсальным 3-х трубным резаком с возможностью применения газосмесительных мундштуков внутрисоплового смешения газов. Могут быть использованы мундштуки для ацетилена и пропана. Резак подходит для машин термической резки с электрическим приводом для прямолинейного реза листового проката низкоуглеродистых сталей – CG-30 с одним резаком и CG-100 с двумя резаками.

Резак изготовлен из латуни. Регулировка рабочего положения «вверх-вниз» осуществляется за счет суппорта, к которому прикреплен резак. В конструкции резака предусмотрены присоединительные штуцеры для крепления газоподводящих рукавов диаметром 6 мм, с развальцованными наконечниками и накидными гайками.

Установочные и присоединительные размеры:

• Гайка крепления мундштука – M22х1,5
• Штуцер кислорода подогревающего (КП) – М12х1,25
• Штуцер кислорода режущего (КР) – М12х1,25
• Штуцер горючего газа (ГГ) – М12х1,25LH

Комплектация:

• Резак машинный для CG-30 и CG-100 в сборе – 1 шт.

*В комплект поставки не входят пропановые и ацетиленовые мундштуки. Приобретаются отдельно.
