Станки для работы с рулоном

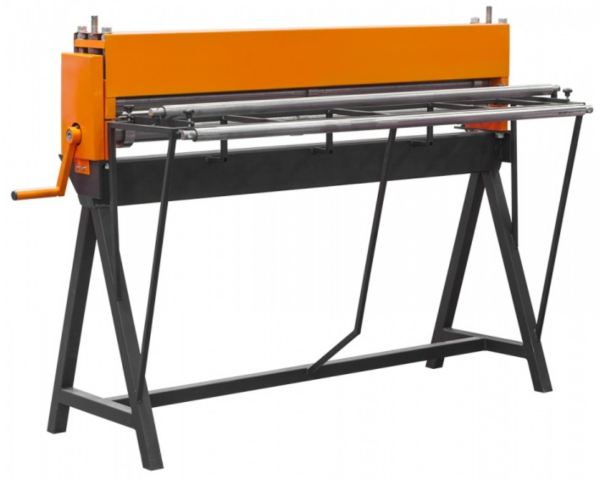

Станок продольной резки (дисковые ножницы) – это лёгкий станок резки металла, удобен в работе/установке/транспортировке. В процессе резки, лист пропускает между двумя валами, оснащённых дисковыми ножами. Процесс раскроя на станке для резки листового или рулонного металла осуществляется вручную, путём вращения рукоятки. Станок Stalex СПР-1250/3-Р ручной производит продольную резку листового металла на штрипсы (полосы).

Производительность станков обеспечивает резку до 600 - 1000 кг металла в час (5 - 8 тонн в день), что вполне достаточно для обеспечения потребностей большинства мелких и средних организаций, такая производительность станка в 10 раз выше, чем при работе ручным инструментом.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм.

Максимальные параметры станка:

1. Максимальная ширина листа – 1250мм (стандартный размер листовой или рулонный стали)
2. Толщина разрезаемого металла – 0,8мм (σ_т ≤ 250 МПа / σв ≤ 320 МПа)

σ_т   – коэффициент предела текучести

σв – коэффициент предела прочности

В стандартной комплектации станка Станок Stalex СПР-1250/3-Р установлено три пары дисковых ножей. В зависимости от толщины металла и группы металла на станок возможно установить разное количество пар дисковых ножей.

Отношение кол-ва пар дисковых ножей к толщине металла - сталь (σ_т ≤ 250 МПа / σв ≤ 320 МПа):

Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм (σт ≤ 250 МПа / σв ≤ 320 МПа) или 400тонн (σт ≤ 250 МПа / σв ≤ 320 МПа) – на одной заточке (Ножи двусторонние - Это увеличивает ресурс вдвое).

Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.

К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.

Для подачи в станок рулонного метала используется разматыватель Stalex РМС-1250 или Stalex SUS-1250 (это самоподъёмный разматыватель, его установка занимает десять минут времени без грузоподъёмных механизмов и без обязательного крепления к полу).

Так же в стандартной комплектации помимо трёх пар дисковых ножей:

- опорная стойка;

- роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа.

Для сматывания рулонного металла используется лёгкий наматыватель до 1,5-2 тонн грузоподъёмностью с ручным приводом, такой диапазон грузоподъёмности связан

с тем что намотать рулоны штрипсов весом более 2 - 2.5 тонн на несложных, нестационарных наматывателях невозможно из-за разности плотности намотки рулонных полос (штрипс), т.е. некоторые полосы будут наматываться в натяг, некоторые провисать.

Станок Stalex СПР-1250/3-Р возможно использовать в неотапливаемых помещениях при минусовой температуре. Диапазон температуры от +40 до -20 С. При соблюдении некоторых простых правил работа может производиться не только в неотапливаемых помещениях, а даже на открытой территории - площадка/улица от – 20 (-25) до +30 С.

Рекомендации:

- организовать над станком навес от прямого попадания влаги на станок
- для защиты от коррозии, промазать не защищенные/не покрашенные детали (валы, ножи, шестерни) литолом.
- настройку зазоров режущих ножей производить после того как t°C станка будет равна t°C окружающей среды (при резкой смене условий).

Преимущества станка продольной резки Stalex СПР-1250/3-Р:

• возможность тонкой настройки на металл разного типа и толщины;

• быстрая и простая перенастройка роликовых ножей для резки металла на нужный размер;

• дисковые роликовые ножи для резки металла с двусторонней заточкой и увеличенным сроком службы;

• роликовый стол подачи лист с регулируемыми по ширине двумя направляющими упора;

• в стандартной комплектации опорная стойка для удобства работы;

• высокая точность реза:

• дополнительно устанавливается дисковый нож поперечной резки.

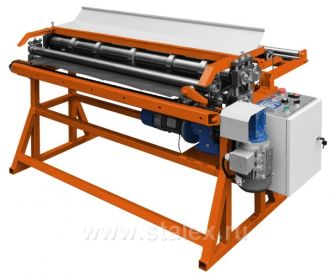

Станок Stalex СПР-1250/5-А электрический - станок продольной резки (дисковые ножницы с пятью парами ножей в стандартной комплектации), имеет мощный электропривод 0,75 кВт, удобен в работе/установке/транспортировке, предназначен для продольно – поперечной резки листового и рулонного металла на штрипсы (полосы). При нажатии кнопки «пуск» станок производит протягивание и резку. В процессе резки, лист пропускает между двумя валами Ø90мм, оснащённых усиленными дисковыми ножами, разрезанный металл подаётся на роликовый стол с двумя роликовыми валами. Процесс раскроя на станке для резки листового или рулонного металла осуществляется от двигателя, подключение 380В (220В – опционально).

Производительность станка - 9,5 метров/мин.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм.

Максимальные параметры станка:

1. Максимальная ширина листа – 1250мм (стандартный размер листовой или рулонный стали)
2. Толщина разрезаемого металла – 1,2мм (σ_т ≤ 250 МПа / σв ≤ 320 МПа)

σ_т   – коэффициент предела текучести

σв – коэффициент предела прочности

В стандартной комплектации станка Станок Stalex СПР-1250/5-А установлено пять пар дисковых ножей. В зависимости от толщины металла и группы металла на станок возможно установить разное количество пар дисковых ножей.

Отношение кол-ва пар дисковых ножей к толщине металла - сталь (σ_т ≤ 250 МПа / σв ≤ 320 МПа):

Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок. Максимальная толщина резки листа поперечным ножом - 0,8мм.

Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 1,0-1,2мм (σт ≤ 250 МПа / σв ≤ 320 МПа) или 400тонн (σт ≤ 250 МПа / σв ≤ 320 МПа) – на одной заточке (Ножи двусторонние - Это увеличивает ресурс вдвое).

Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.

К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.

Для подачи в станок рулонного метала используется разматыватель Stalex РМС-1250 или Stalex SUS-1250 (это самоподъёмный разматыватель, его установка занимает десять минут времени без грузоподъёмных механизмов и без обязательного крепления к полу).

Так же в стандартной комплектации помимо трёх пар дисковых ножей:

- опорная стойка;

- роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа.

Для сматывания рулонного металла используется лёгкий наматыватель до 1,5-2 тонн грузоподъёмностью с ручным приводом, такой диапазон грузоподъёмности связан

с тем что намотать рулоны штрипсов весом более 2 - 2.5 тонн на несложных, нестационарных наматывателях невозможно из-за разности плотности намотки рулонных полос (штрипс), т.е. некоторые полосы будут наматываться в натяг, некоторые провисать.

Преимущества станка продольной резки Stalex СПР-1250/5-А:

• возможность тонкой настройки на металл разного типа и толщины;

• быстрая и простая перенастройка роликовых ножей для резки металла на нужный размер;

• дисковые роликовые ножи для резки металла с двусторонней заточкой и увеличенным сроком службы;

• роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа.

• в стандартной комплектации опорная стойка для удобства работы;

• высокая точность реза:

• дополнительно устанавливается дисковый нож поперечной резки.

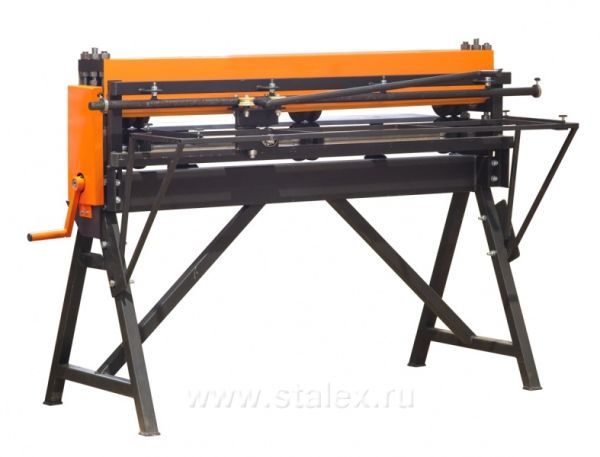

Станок поперечной резки металла. Протягивает листы рулонного металла через прорезиненные ролики. Механический отрезной нож. Макс. толщина протягивания и резки – 0,8мм (сталь) включительно.

Применяется для наматывания штрипса в составе линии продольной резки (ЛПР) рулонного металла. Наматыватель Stalex НСЦ-1250 имеет простой и надёжный ручной привод и может намотать до 2 - 2.5 тонн штрипса. Резка на узкие рулоны (штрипсы) является самой сложной операцией среди всех видов резки рулонного металла. Главная проблема как раз и заключается в наматывании разрезанных полос металла на наматыватель.

Для плотной намотки металла необходимо обязательно иметь наматыватель сложной конструкции с натяжителями и укладчиками полос, с частотным приводом переменной скорости вращения. Это обязательно стационарный наматыватель и очень недешевый. Стоимость одного наматывателя несколько сотен тысяч рублей.

И даже такие сложные наматыватели не обеспечивают одинаковую плотность намотки в разных штрипсах. То есть некоторые ленты будут идти в натяг, а некоторые провисать и образовывать петли на полу. Поэтому при резке больших рулонов для выравнивания провисания штрипсов приходится делать в полу цеха глубокую компенсационную яму.

Намотать рулоны штрипсов общим весом более 2 - 2.5 тонн на несложных, недорогих наматывателях невозможно.

Двухопорный разматыватель серии РСЦ предназначен для размотки рулонов шириной 1500 мм и массой до 8 тонн.

Вал с синхронным разжимом лап позволяет быстро и точно зафиксировать рулон, а двухопорная конструкция рамы обеспечивает безопасную работу. Разжим лап осуществляется при вращении рукоятки.

Для предотвращения инерционного разматывания рулона разматыватель снабжен тормозным устройством.

Особенности:

• двухопорная сварная рама;
• механизм самоцентровки рулона;
• разборная конструкция вала;
• тормозное устройство;
• штурвал для вращения вала при размотке

Неприводной двухопорный разматыватель рулонного металла Stalex РМС-1500 обеспечивает подъём рулона без грузоподъёмных механизмов и самоцентрирование рулона.

Разматыватель Stalex РМС-1500 может разматывать рулоны шириной от 250 мм до 1500 мм.

Предназначен для размотки рулонов весом до 8000 кг (это стандартный вес рулона металла - 8 тонн).

При вращении приводной рукоятки вала происходит синхронный разжим четырёх лепестков с одновременным самоцентрированием вала в рулоне. Время работы займёт 1 минуту (это легкая, быстрая и точная фиксация рулона).

Далее поднести боковые опоры к валу и с помощью передачи винт-гайка на боковых опорах оторвать рулон от пола.

Самоподъемный механизм позволяет использовать разматыватель как на промышленных объектах, так и на небольших строительных площадках, где нет дополнительных подъемных устройств. На всех разматывателях Stalex РМС-1500 установлен эффективный фрикционный тормоз.

Преимущества разматывателя рулонов серии Stalex РМС:

• разборная конструкция вала;

• удобная и точная центровка рулона;

• механизм самоподъема рулона;

• устройство для торможения и остановки вала;

• возможность установки узких рулонов

Неприводной двухопорный разматыватель рулонного металла Stalex РМС-1250 обеспечивает подъём рулона без грузоподъёмных механизмов и самоцентрирование рулона.

Разматыватель Stalex РМС-1250 может разматывать рулоны шириной от 250 мм до 1250 мм.

Предназначен для размотки рулонов весом до 8000 кг (это стандартный вес рулона металла - 8 тонн).

При вращении приводной рукоятки вала происходит синхронный разжим четырёх лепестков с одновременным самоцентрированием вала в рулоне. Время работы займёт 1 минуту (это легкая, быстрая и точная фиксация рулона).

Далее поднести боковые опоры к валу и с помощью передачи винт-гайка на боковых опорах оторвать рулон от пола.

Самоподъемный механизм позволяет использовать разматыватель как на промышленных объектах, так и на небольших строительных площадках, где нет дополнительных подъемных устройств. На всех разматывателях Stalex РМС-1250 установлен эффективный фрикционный тормоз.

Преимущества разматывателя рулонов серии Stalex РМС:

• разборная конструкция вала;

• удобная и точная центровка рулона;

• механизм самоподъема рулона;

• устройство для торможения и остановки вала;

• возможность установки узких рулонов

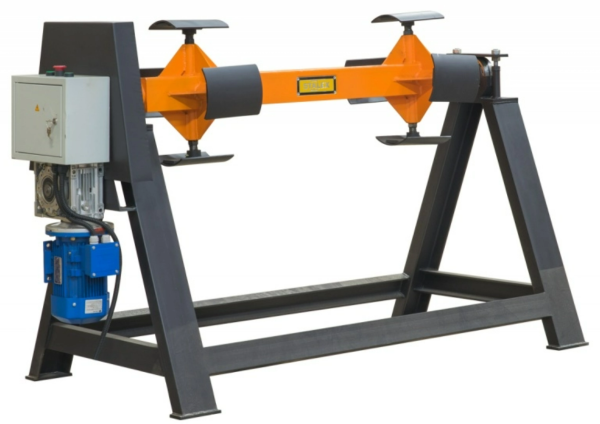

Приводной двухопорный разматыватель металла серии Stalex РМЭ предназначен для размотки рулонов массой до 8 тонн и шириной до 1500 мм. Разматыватель имеет ручную установку диаметра рулона, регулировку скорости подачи с частотным преобразователем 220В, передача движения происходит через привод колёс – шестерённая передача (с большего колеса на малое). Стационарная станина обеспечивает безопасность при работе. Для установки рулона необходимо вал с крестовинами снять с опор, установить внутрь рулона, разжать и затем всю конструкцию установить на раму. Предназначен для работы с рулонным металлом при использовании совместно с профилировочными станками, устройствами резки и т.п. Размотчики имеют регулировку внутреннего диаметра рулона.

Особенности:

• ручная установка диаметра рулона;
• регулировку скорости подачи с частотным преобразователем 220В;
• стационарная станина обеспечивает безопасность при работе;
• размотчик работает в обе стороны (установлен реверс, на размотку и замотку), в стандартной комплектации.

Неприводной двухопорный размотчик рулонного металла Stalex RDL PRO-1500 обеспечивает подъём рулона без грузоподъёмных механизмов и самоцентрирование рулона.

Stalex RDL PRO-1500 может разматывать рулоны шириной от 250 мм до 1500 мм.

Предназначен для размотки рулонов весом до 8000 кг (это стандартный вес рулона металла - 8 тонн).

При вращении приводной рукоятки вала происходит синхронный разжим четырёх лепестков с одновременным самоцентрированием вала в рулоне. Время работы займёт 1 минуту (это легкая, быстрая и точная фиксация рулона).

Далее поднести боковые опоры к валу и с помощью передачи винт-гайка на боковых опорах оторвать рулон от пола.

Самоподъемный механизм позволяет использовать размотчик как на промышленных объектах, так и на небольших строительных площадках, где нет дополнительных подъемных устройств. На всех размотчиках Stalex RDL PRO-1500 установлен эффективный фрикционный тормоз.

Преимущества размотчика рулонов серии Stalex RDL PRO:

• разборная конструкция вала;

• удобная и точная центровка рулона;

• механизм самоподъема рулона;

• устройство для торможения и остановки вала;

• возможность установки узких рулонов

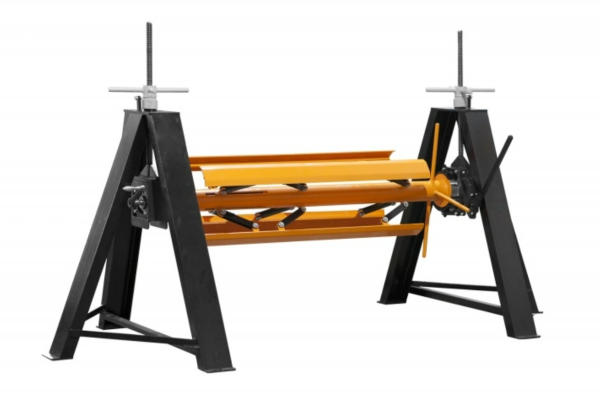

Неприводной двухопорный размотчик рулонного металла Stalex RDL PRO-1250 обеспечивает подъём рулона без грузоподъёмных механизмов и самоцентрирование рулона.

Stalex RDL PRO-1250 может разматывать рулоны шириной от 250 мм до 1250 мм.

Предназначен для размотки рулонов весом до 8000 кг (это стандартный вес рулона металла - 8 тонн).

При вращении приводной рукоятки вала происходит синхронный разжим четырёх лепестков с одновременным самоцентрированием вала в рулоне. Время работы займёт 1 минуту (это легкая, быстрая и точная фиксация рулона).

Далее поднести боковые опоры к валу и с помощью передачи винт-гайка на боковых опорах оторвать рулон от пола.

Самоподъемный механизм позволяет использовать размотчик как на промышленных объектах, так и на небольших строительных площадках, где нет дополнительных подъемных устройств. На всех размотчиках Stalex RDL PRO-1250 установлен эффективный фрикционный тормоз.

Преимущества размотчика рулонов серии Stalex RDL PRO:

• разборная конструкция вала;

• удобная и точная центровка рулона;

• механизм самоподъема рулона;

• устройство для торможения и остановки вала;

• возможность установки узких рулонов

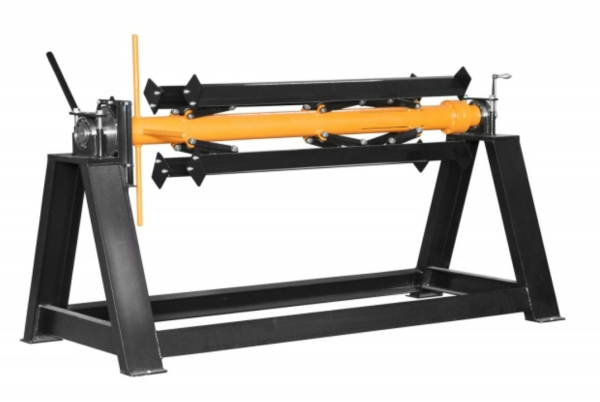

Неприводной двухопорный размотчик рулонного металла Stalex RDС PRO-1250 предназначен для размотки рулонов шириной 1250 мм и массой до 8 тонн.

Вал с синхронным разжимом лап позволяет быстро и точно зафиксировать рулон, а двухопорная конструкция рамы обеспечивает безопасную работу. Разжим лап осуществляется при вращении рукоятки.

Для предотвращения инерционного разматывания рулона размотчик снабжен тормозным устройством.

Особенности:

• двухопорная сварная рама;
• механизм самоцентровки рулона (на торце размотчика находиться, на винт одевается ручка для раскрытия лап/лепестков (ручка в комплектации));
• разборная конструкция вала;
• тормозное устройство;
• штурвал для вращения вала при размотке.

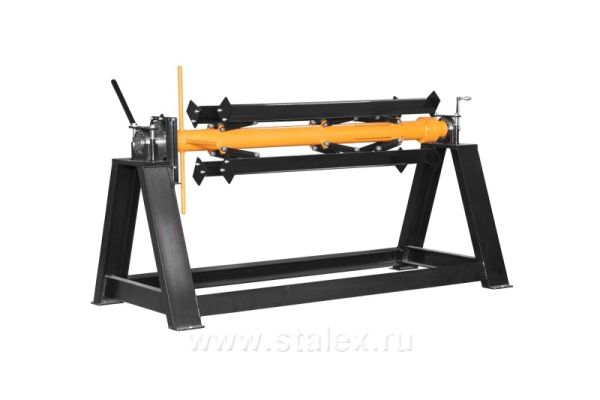

Неприводной двухопорный размотчик рулонного металла Stalex RDС PRO-1500 предназначен для размотки рулонов шириной 1500 мм и массой до 8 тонн.

Вал с синхронным разжимом лап позволяет быстро и точно зафиксировать рулон, а двухопорная конструкция рамы обеспечивает безопасную работу. Разжим лап осуществляется при вращении рукоятки.

Для предотвращения инерционного разматывания рулона размотчик снабжен тормозным устройством.

Особенности:

• двухопорная сварная рама;
• механизм самоцентровки рулона (на торце размотчика находиться, на винт одевается ручка для раскрытия лап/лепестков (ручка в комплектации));
• разборная конструкция вала;
• тормозное устройство;
• штурвал для вращения вала при размотке.

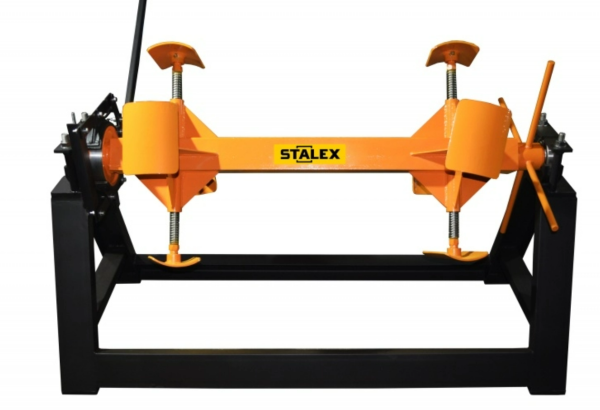

Неприводной двухопорный разматыватель металла серии Stalex РМ предназначен для размотки рулонов массой до 8 тонн и шириной до 1250 мм. Разматыватель имеет ручную установку диаметра рулона, штурвал для размотки, смотки и торможения рулона. Стационарная станина обеспечивает безопасность при работе. Для установки рулона необходимо вал с крестовинами снять с опор, установить внутрь рулона, разжать и затем всю конструкцию установить на раму. Размотка рулона происходит при протяжке полосы или при вращении штурвала. Предназначен для работы с

рулонным металлом при использовании совместно с профилировочными станками,

устройствами резки и т.п. Размотчики имеют регулировку внутреннего диаметра рулона.

Особенности:

• ручная установка диаметра рулона;

• штурвал для размотки, смотки и торможения рулона;

• разматыватель может быть оснащён устройством подъёма рулона;

• стационарная станина обеспечивает безопасность при работе.

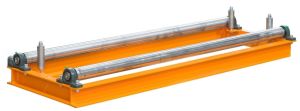

Stalex 1250 HP
Станок STALEX 1250 HP предназначен для разматывания рулонного металла. Данная модель отличается компактными размерами и небольшим весом, благодаря чему станет отличным помощником в небольших цехах или на строительной площадке. Максимальный вес разматываемого рулона – 500 кг, ширина – 125 см. Конструкция состоит из станины и двух подвижных валиков.

Неприводной двухопорный разматыватель металла серии Stalex РМ предназначен для размотки рулонов массой до 8 тонн и шириной до 1250/1500 мм. Разматыватель имеет ручную установку диаметра рулона, штурвал для размотки, смотки и торможения рулона. Стационарная станина обеспечивает безопасность при работе. Для установки рулона необходимо вал с крестовинами снять с опор, установить внутрь рулона, разжать и затем всю конструкцию установить на раму. Размотка рулона происходит при протяжке полосы или при вращении штурвала. Предназначен для работы с рулонным металлом при использовании совместно с профилировочными станками, устройствами резки и т.п. Размотчики имеют регулировку внутреннего диаметра рулона.

Особенности:

• ручная установка диаметра рулона;
• штурвал для размотки, смотки и торможения рулона;
• разматыватель может быть оснащён устройством подъёма рулона;
• стационарная станина обеспечивает безопасность при работе.

Приводной двухопорный разматыватель металла серии Stalex РМЭ предназначен для размотки рулонов массой до 8 тонн и шириной до 1250 мм. Разматыватель имеет ручную установку диаметра рулона, регулировку скорости подачи с частотным преобразователем 220В, передача движения происходит через привод колёс – шестерённая передача (с большего колеса на малое). Стационарная станина обеспечивает безопасность при работе. Для установки рулона необходимо вал с крестовинами снять с опор, установить внутрь рулона, разжать и затем всю конструкцию установить на раму. Предназначен для работы с рулонным металлом при использовании совместно с профилировочными станками, устройствами резки и т.п. Размотчики имеют регулировку внутреннего диаметра рулона.

Особенности:

• ручная установка диаметра рулона;
• регулировку скорости подачи с частотным преобразователем 220В;
• стационарная станина обеспечивает безопасность при работе;
• размотчик работает в обе стороны (установлен реверс, на размотку и замотку), в стандартной комплектации.

Двухопорный разматыватель серии РСЦ предназначен для размотки рулонов шириной 1250 мм и массой до 8 тонн.

Вал с синхронным разжимом лап позволяет быстро и точно зафиксировать рулон, а двухопорная конструкция рамы обеспечивает безопасную работу. Разжим лап осуществляется при вращении рукоятки.

Для предотвращения инерционного разматывания рулона разматыватель снабжен тормозным устройством.

Особенности:

• двухопорная сварная рама;
• механизм самоцентровки рулона;
• разборная конструкция вала;
• тормозное устройство;
• штурвал для вращения вала при размотке

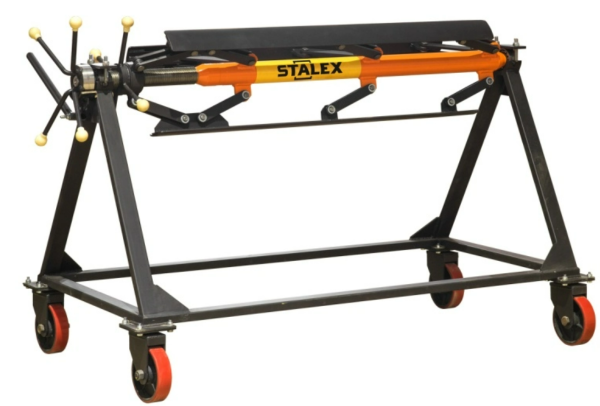

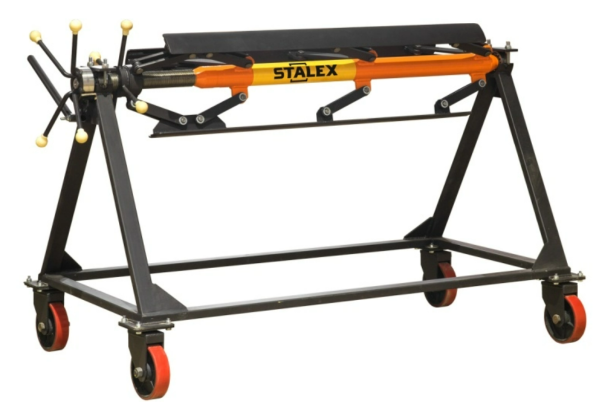

Станки предназначены для размотки рулонов массой до 2 тонн и шириной до 625 мм.

Благодаря вращению ручки и взаимному синхронному разжиманию лепестков, можно быстро и точно зафиксировать рулон.

Состоят из двух основных узлов: самоцентрирующегося сердечника с лепестками и рамы.

Свободное перемещение разматывателя с рулонами по цеху обеспечивается наличием четырех колес с тормозным устройством.

Особенности:

• Колеса с тормозной системой для быстрого перемещения и фиксации;
• Удобная и точная центровка рулона;
• Возможность установки узких рулонов;
• Устройство торможения для остановки вращения вала;
• Штурвал для смотки, размотки и торможения рулона;
• Жесткое крепление подшипников вала в опорах (по два подшипника с каждой стороны).

Станки предназначены для размотки рулонов массой до 2 тонн и шириной до 1250 мм.

Благодаря вращению ручки и взаимному синхронному разжиманию лепестков, можно быстро и точно зафиксировать рулон.

Состоят из двух основных узлов: самоцентрирующегося сердечника с лепестками и рамы.

Свободное перемещение разматывателя с рулонами по цеху обеспечивается наличием четырех колес с тормозным устройством.

Особенности:

• Колеса с тормозной системой для быстрого перемещения и фиксации;
• Удобная и точная центровка рулона;
• Возможность установки узких рулонов;
• Устройство торможения для остановки вращения вала;
• Штурвал для смотки, размотки и торможения рулона;
• Жесткое крепление подшипников вала в опорах (по два подшипника с каждой стороны).
