Гидравлические профилегибы (трубогибы)

Трубогиб Stalex JTB-50 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы Ø51мм, с толщиной стенки до 4мм (сталь) и 5мм (цветные металлы). Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.

Преимущества:

• Настройка станка не требует специальной подготовки.

• Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.

• Требуемый угол задается счетчиком-индикатором в градусах.

• Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.

• Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание.

• Прочность конструкции станка.

• В стандартной комплектации 4ть комплекта штампов (оснастки) – Ø25; 32; 38; 48мм.

• Гибка может производиться различной конфигурацией и в разных плоскостях.

• При работе с крупными заготовками требуется монтаж станка к полу (для труб от 32мм).

Мощный гидравлический трубогиб для гибки профильных труб, полосы, прутка.
Усиленная конструкция для длительного срока службы, с 2-мя приводными роликами + гидравлический привод верхнего вала. Изменена конструкция в 2022г. с трёх приводных роликов на два приводных нижних ролика – для улучшенного проката большого диаметра труб. При прокате большого диаметра трубы, если все три ролика работают вместе, при вращении его по кругу скорость внутреннего и внешнего кругов различна, это приведет к повреждению поверхности при прокатке круглой трубы.
Простое управление, удобен в работе.
Для интенсивного промышленного применения.
Максимальный размер труб - 70х70х3мм, 80х40х3мм

Особенности:

• Мощная стальная сварная рама
• Передвижная панель управления
• Гидравлический привод верхнего вала
• Защитный чехол от пыли на участке перемещения верхнего вала
• Вдоль перемещения верхнего ролика на станке установлена шкала повторяемости
• Датчик системы давления
• Ролики имеют возможность регулировки ширины

					Переносная панель станка имеет кнопки: - кнопка аварийной остановки - датчик работы станка - кнопки включения и выключения - кнопки перемещения верхнего вала вниз и вверх
					Станок имеет возможность установки и работы в горизонтальном положении

Ручной трубогиб используется для сгибания различных металлических (алюминиевых, медных, стальных), металлопластиковых труб. Этот инструмент представляет удобство использования для профессионалов, так как именно с его помощью можно аккуратно произвести выгибание трубы, причем прямо на месте ремонта или монтажа труб. Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Тип станка – ручной гидравлический отличен от других вариантов ручных трубогибов тем, что его привод усилен гидравликой. Это позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.
Модель Stalex MHPB-4J продавливает заготовки при помощи гидравлической направляющей, с набором сменных рабочих оправ. Помимо девяти рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Особенности:
• Простой ручной станок с гидравлическим приводом для легкого использования
• Макс. усилие 23 тонн
• 9 сменных штампов в комплекте
• Две горизонтальные опоры для регулировки радиуса гиба
• Устойчивая конструкция на трёх опорах для удобной работы с заготовкой
• Холодная гибка труб в одной плоскости. Гиб до 90°.

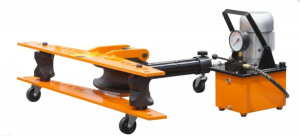

Электрогидравлический трубогиб широко применяется в сфере строительных и ремонтных работ. Прокладка газо- и водопроводов, производство всевозможных ограждений, каркасных конструкций. Электрогидравлическая модель отличается от ручных гидравлических трубогибов – более высокой производительностью и отсутствием применения физической силы работника.
Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Совмещает в себе лучшие характеристики двух типов:
- Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.
- Процесс гибки (движение штока гидроцилиндра) происходит за счёт электродвигателя.
При такой конструкции станка, усилие работника сводятся к минимуму – он производит лишь установку настроек и смену заготовок.
Модель Stalex EHPB-2D продавливает заготовки при помощи гидравлической направляющей, электродвигателя с набором сменных рабочих оправ. Помимо шести рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Особенности:
• Производительный станок для легкого использования с быстрой установкой и демонтажем
• Макс. усилие 13 тонн
• 6 сменных штампов в комплекте
• Две горизонтальные опоры для регулировки радиуса гиба
• Гидравлический привод, электродвигатель, манометр
• Холодная гибка труб в одной плоскости. Гиб до 90°

Ручной трубогиб используется для сгибания различных металлических (алюминиевых, медных, стальных), металлопластиковых труб. Этот инструмент представляет удобство использования для профессионалов, так как именно с его помощью можно аккуратно произвести выгибание трубы, причем прямо на месте ремонта или монтажа труб. Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Тип станка – ручной гидравлический отличен от других вариантов ручных трубогибов тем, что его привод усилен гидравликой. Это позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.
Модель Stalex MHPB-1A продавливает заготовки при помощи гидравлической направляющей, с набором сменных рабочих оправ. Помимо четырёх рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.


Особенности:
• Простой ручной станок с гидравлическим приводом для легкого использования
• Макс. усилие 6 тонн
• 4 сменных штампов в комплекте
• Две горизонтальные опоры для регулировки радиуса гиба
• Быстрая установка и демонтаж
• Холодная гибка труб в одной плоскости. Гиб до 90°.

Ручной трубогиб используется для сгибания различных металлических (алюминиевых, медных, стальных), металлопластиковых труб. Этот инструмент представляет удобство использования для профессионалов, так как именно с его помощью можно аккуратно произвести выгибание трубы, причем прямо на месте ремонта или монтажа труб. Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Тип станка – ручной гидравлический отличен от других вариантов ручных трубогибов тем, что его привод усилен гидравликой. Это позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.
Модель Stalex MHPB-3J продавливает заготовки при помощи гидравлической направляющей, с набором сменных рабочих оправ. Помимо восьми рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Особенности:
• Простой ручной станок с гидравлическим приводом для легкого использования
• Макс. усилие 20 тонн
• 8 сменных штампов в комплекте
• Две горизонтальные опоры для регулировки радиуса гиба
• Устойчивая конструкция на трёх опорах для удобной работы с заготовкой
• Холодная гибка труб в одной плоскости. Гиб до 90°.

Ручной трубогиб используется для сгибания различных металлических (алюминиевых, медных, стальных), металлопластиковых труб. Этот инструмент представляет удобство использования для профессионалов, так как именно с его помощью можно аккуратно произвести выгибание трубы, причем прямо на месте ремонта или монтажа труб. Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Тип станка – ручной гидравлический отличен от других вариантов ручных трубогибов тем, что его привод усилен гидравликой. Это позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.
Модель Stalex MHPB-2J продавливает заготовки при помощи гидравлической направляющей, с набором сменных рабочих оправ. Помимо шести рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

Особенности:
• Простой ручной станок с гидравлическим приводом для легкого использования
• Макс. усилие 13 тонн
• 6 сменных штампов в комплекте
• Две горизонтальные опоры для регулировки радиуса гиба
• Устойчивая конструкция на трёх опорах для удобной работы с заготовкой
• Холодная гибка труб в одной плоскости. Гиб до 90°.

Мощный гидравлический трубогиб для гибки профильных труб, полосы, прутка.
Крепкая устойчивая конструкция для длительного срока службы с 2-мя приводными нижними роликами и гидравлический привод верхнего вала. Простое управление, удобен в работе.

					Гидравлический привод верхнего вала.
					Стойка управления с двумя ножными педалями и кнопкой аварийной остановки снабжена удобной ручкой для переноски. Переносной пульт станка имеет кнопки: - кнопка аварийной остановки - датчик работы станка - кнопки включения и выключения - кнопки перемещения верхнего вала вниз и вверх
					Ролики имеют возможность регулировки ширины
					Станок имеет возможность установки и работы в горизонтальном положении.

Для интенсивного промышленного применения.

Комплектация:

Стойка управления с двумя ножными педалями и кнопкой аварийной остановки снабжена удобной ручкой для переноски.

Особенности:

• Мощная стальная сварная рама;
• Передвижная панель управления;
• Гидравлический привод верхнего вала;
• Защитный чехол от пыли на участке перемещения верхнего вала;
• Вдоль перемещения верхнего ролика на станке установлена шкала повторяемости;
• Датчик системы давления ;
• Ролики имеют возможность регулировки ширины.

В поставке универсальный комплект оправок для изгибания:

• профильных труб - 10x10, 20x20, 30x30, 40х20, 40x40, 50х25, 50х40, 50x50, 60х40, 60х60х3, 70х50х3, 80х40х3
• полосы – 60х10, 100х15
• полосы вертик. - 40x10, 60x10
• квадрата – 20х20, 35х35
• прутка - Ø 30, 35

Виды обрабатываемых профилей:

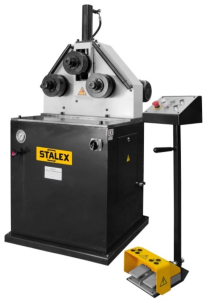

Станок оснащен наклоняемым гибочным механизмом. Механизм работает как в вертикальном, так и горизонтальном положении.

После того как вы выбрали необходимое рабочее положение, вставьте материал для гибки между валками. Для того чтобы получить необходимый процесс гибки, на направляющем валке выберите направление гибки.

Необходимый профиль гибки достигается постепенным перемещением верхнего валка вниз, который работает от гидростанции.

Направляющие валки приводятся в действие гибочным механизмом, который работает от электродвигателя. Это позволяет выполнять повторные перемещения в обоих направлениях.

Пуск электродвигателя в обоих направлениях осуществляется при помощи двойной педали.

В комплектации стандартный комплект роликов для изгибания квадратной и профильной трубы, а также прямоугольника максимального размера 60х20 с минимальным диаметром 800мм.

Особенности:

• Мощная стальная сварная рама

• Передвижная панель управления

• Гидравлический привод верхнего вала

• Вдоль перемещения верхнего ролика на станке установлена шкала повторяемости

• Датчик системы давления

• Ролики имеют возможность регулировки ширины

• Станок имеет возможность работы в вертикальном и горизонтальном положении

Переносная панель станка имеет кнопки: - кнопка аварийной остановки - датчик работы станка - кнопки включения и выключения - кнопки перемещения верхнего вала вниз и вверх
