Электромеханические профилегибы (трубогибы)

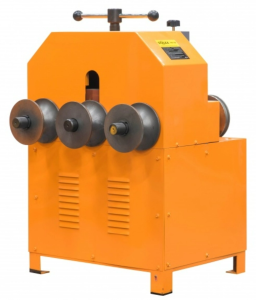

Трубогибы электромеханические предназначены для радиусной гибки, методом прокатывания заготовки между верхним прижимным роликом и двумя нижними приводными роликами. Модель Stalex ERB-76B придаёт определенную форму трубам и металлическим профилям, применяемым для производства парников, теплиц, навесов, козырьков, а также уличной и садовой мебели. Гибка производится в холодном состоянии, с макс. углом загиба 360°.
Тип станка – электромеханический, основное движение передаётся от электродвигателя расположенного в корпусе станка, через блок цепных передач, на два нижних приводных вала со сменными роликами. Что позволяет прокатывать/перемещать заготовку в обоих направлениях - благодаря такой конструкции многократно повышается производительность работы, а также даёт возможность монтажнику прикладывать меньше усилий по сравнению с ручными станками при гибки стальных труб, и затрачивать на гибку гораздо меньше времени. Второе движение – это движение механического продавливающего верхнего ролика, который постепенно деформирует заготовку в точке соприкосновения с заготовкой.
В стандартную комплектацию станка входят наборы роликов для работы с профильными и круглыми трубами:
- Стандартные наборы для работы с круглой трубой: 16; 19; 22; 25; 32; 38; 51; 63; 76мм.
- Стандартные наборы для работы с квадратной трубой: 16; 19; 22; 25; 30; 38; 40; 50мм.

Особенности:
• Надёжный электромеханический станок для качественной гибки
• Стандартные наборы роликов для работы с 17ью размерами профиля и трубы
• Возможен загиб большого диаметра в полный круг 360° или дугу (при этом диаметр круга или дуги должен быть более чем в двадцать раз от диаметра или размера трубы)
• Способен работать с заготовками как из стального проката, так и с изделиями их нержавеющей стали
• Станок имеет жёсткий корпус из специальной стали для долгого срока эксплуатации
• Возможно поставить дополнительные наборы роликов согласно Вашим требованиям под заказ
• Минимальный диаметр гибки должен быть как минимум в 20 раз больше диаметра трубы.

Трубогиб Stalex JTB-40 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы Ø38мм, с толщиной стенки до 3мм (сталь и цветные металлы). Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.

Преимущества:

• Настройка станка не требует специальной подготовки.

• Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.

• Требуемый угол задается счетчиком-индикатором в градусах.

• Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.

• Простота конструкции, легкость эксплуатации и высокая эффективность.

• Прочность конструкции станка.

• В стандартной комплектации 5ть комплектов штампов (оснастки) – Ø16; 20; 25; 32; 38мм.

• Гибка может производиться различной конфигурацией и в разных плоскостях.

Stalex RBM40HV
Электрический трубогиб для гибки профильных труб в горизонтальном и вертикальном положении гибочной головки.
Крепкая устойчивая конструкция для длительного срока службы, с 2-мя приводными роликами. Простое управление, удобен в работе.
Для интенсивного промышленного применения.
Максимальный размер труб – 50х50х2,5мм; 50х25х2,5мм.

Ролики закалены и имеют твердость HRC48-52.

Электромеханический трубогиб для гибки профильных труб в вертикальном положении гибочной головки. Крепкая устойчивая конструкция для длительного срока службы, с 2-мя приводными нижними роликами и механическим гибочным верхним роликом. Станок предназначен для интенсивного промышленного применения. Возможно использовать как на станине станка, так и без неё на верстаке.
В стандартной комплектации 3 комплекта роликов:
1) 2 комплекта роликов для изгибания труб круглого сечения (оба комплекта одинакового размера, один комплект имеет гладкую рабочую поверхность, другой комплект имеет насечку для более эффективной протяжки заготовки исключая его проскальзывание)
2) комплект роликов для изгибания труб профильных и других сечений

	Стойка управления с двумя ножными педалями для вращения приводных роликов в обе стороны
	На панели управления станком установлен электронный датчик повторяемости для верхнего гибочного ролика
	В комплектации ролики для изгибания труб круглого, профильного и других сечений

Stalex RBM50
Мощный электрический трубогиб для гибки профильных труб, полосы, прутка.
Усиленная конструкция для длительного срока службы, с 2-мя приводными роликами. Простое управление, удобен в работе.
Для интенсивного промышленного применения.
Максимальный размер труб - 60х60х3, 70х50х3, 80х40х3 мм.

Ролики закалены и имеют твердость HRC48-52.

Станок оснащен наклоняемым гибочным механизмом. Механизм работает как в вертикальном, так и горизонтальном положении.

Необходимый профиль гибки достигается постепенным поворотом верхнего вала.

Направляющие валки приводятся в действие гибочным механизмом, который работает от электродвигателя. Это позволяет выполнять повторные перемещения в обоих направлениях.

Пуск электродвигателя в обоих направлениях осуществляется при помощи двойной педали.

Комплектация:

Стойка управления с двумя ножными педалями и кнопкой аварийной остановки, снабжена удобной ручкой для переноски.

В комплектации стандартный комплект роликов для изгибания квадратной и профильной трубы, а также прямоугольника максимального размера 50х15мм с минимальным диаметром 350мм.

Виды обрабатываемых профилей:

Cфера применения:

Производство парников и теплиц

Навесы

Козырьки

Уличная и садовая мебель

Stalex RBM-30
Электрический станок для гибки профильных труб c вертикальным положением гибочной головки. Крепкая устойчивая конструкция с 2-мя приводными роликами обладает длительным сроком службы.
Пофилегиб прост в управлении, удобен в работе и предназначен для интенсивного промышленного использования.
В стандартную комплектацию входит универсальный комплект оправок для профильных труб размером от 15 х15 до 30 х 30 мм, а также набор роликов для изгибания профилей.

Ролики закалены и имеют твердость HRC48-52.

Трубогибы электромеханические предназначены для радиусной гибки, методом прокатывания заготовки между верхним прижимным роликом и двумя нижними приводными роликами. Модель Stalex ERB-76B придаёт определенную форму трубам и металлическим профилям, применяемым для производства парников, теплиц, навесов, козырьков, а также уличной и садовой мебели. Гибка производится в холодном состоянии, с макс. углом загиба 360°.
Тип станка – электромеханический, основное движение передаётся от электродвигателя расположенного в корпусе станка, через блок цепных передач, на два нижних приводных вала со сменными роликами. Что позволяет прокатывать/перемещать заготовку в обоих направлениях - благодаря такой конструкции многократно повышается производительность работы, а также даёт возможность монтажнику прикладывать меньше усилий по сравнению с ручными станками при гибки стальных труб, и затрачивать на гибку гораздо меньше времени. Второе движение – это движение механического продавливающего верхнего ролика, который постепенно деформирует заготовку в точке соприкосновения с заготовкой.
В стандартную комплектацию станка входят наборы роликов для работы с профильными и круглыми трубами:
- Стандартные наборы для работы с круглой трубой: 16; 19; 22; 25; 32; 38; 51; 63; 76мм.
- Стандартные наборы для работы с квадратной трубой: 16; 19; 22; 25; 30; 38; 40; 50мм.

Особенности:
• Надёжный электромеханический станок для качественной гибки
• Стандартные наборы роликов для работы с 17ью размерами профиля и трубы
• Возможен загиб большого диаметра в полный круг 360° или дугу (при этом диаметр круга или дуги должен быть более чем в двадцать раз от диаметра или размера трубы)
• Способен работать с заготовками как из стального проката, так и с изделиями их нержавеющей стали
• Станок имеет жёсткий корпус из специальной стали для долгого срока эксплуатации
• Возможно поставить дополнительные наборы роликов согласно Вашим требованиям под заказ
• Минимальный диаметр гибки должен быть как минимум в 20 раз больше диаметра трубы.
