Станки для работы с листом

Фальцепрокатные станки серии Stalex LC – наиболее часто используемое оборудование для производства фальцев. Модель Stalex LC-12R предназначена для производства 5 основных видов фальцевых швов.

       Фальцепрокатные станки Stalex LC подходят для проведения работ как на стройплощадках, так же применяются в цехах при изготовлении воздуховодов и комплектующих водосточных систем. Помимо этого, фальцепрокатные станки имеет ряд преимуществ перед иными способами изготовления фальца - это четкое выдерживание заданных параметров: радиуса, длины, формы.

Особенности:

• Отличительными особенностями фальцепроката Stalex LC-12R является отсутствие необходимости замены роликов. Переналадка с одного типа на другой занимает меньше минуты и заключается в перемещении направляющей, которая отвечает за заход материала под ролики.
• Пять видов фальцевых швов без переналадки, перемещая направляющие станка.
• Отличие от универсальной модели LC-12DR, модель LC-12R не имеет функции проката соединительной рейки.
• Станок позволяет производить как прямые участки, так и криволинейные комплектующие прямоугольной водосточной системы (отбортовка).
• Станок имеет возможность регулировки прижима материала по толщине – благодаря тарельчатым пружинным шайбам, размещённым в конструкции станка

• Рукоятка включения имеет три позиции - позиция выкл. и позиция вкл. вращения в обе стороны, что позволяет легко вынимать лист замятия в станке.

Наименование				Станок фальцепрокатный Stalex LC 12R
Формы соединений				Описание
Cтоячий фальц				Cтоячий фальц – используется как ответная часть Питтсбургского фальца, одинарного стоячего фальца, двойного стоячего фальца
Одинарный стоячий фальц				Применяется для соеди­нения картинных полос металлической кровли. Как пример - стоячие фальцы устраивают вдоль ската крыши
Питтсбургский фальц				Питтсбургский фальц (угловой, американка) – самый распространенный способ производства воздуховодов прямоугольного сечения, как прямых участков, так и фасонных деталей
Лежачий фальц				Лежачий фальц (продольный) – применяется для производства водосточных труб, а также воздуховодов круглого и прямоугольного сечений.
Стоячий фальц по радиусу (отбортовка)				Отбортовка является дополнительной операцией при криволинейном фальцевом сочленении.

Фальцепрокатные станки серии Stalex LC – наиболее часто используемое оборудование для производства фальцев (фальцевых швов или фальцевых соединений). Предназначены для производства 6 основных видов фальцевых швов.

Фальцепрокатные станки Stalex LC подходят для проведения работ как на стройплощадках, так же применяются в цехах при изготовлении воздуховодов и комплектующих водосточных систем. Помимо этого, фальцепрокатные станки имеет ряд преимуществ перед иными способами изготовления фальца - это четкое выдерживание заданных параметров: радиуса, длины, формы.

Особенности:

• Отличительными особенностями фальцепроката Stalex LC-12DR является отсутствие необходимости замены роликов. Переналадка с одного типа на другой занимает меньше минуты и заключается в перемещении направляющей, которая отвечает за заход материала под ролики.
• Шесть видов фальцевых швов без переналадки, перемещая направляющие станка.
• Станок позволяет производить как прямые участки, так и криволинейные комплектующие прямоугольной водосточной системы (отбортовка).
• Универсальность данного станка дополняется функцией проката соединительной рейки (6-ой шов), включающей в себя отрезной ролик, который отрезает металл до необходимой ширины проката.
• Станок имеет возможность регулировки прижима материала по толщине – благодаря тарельчатым пружинным шайбам, размещённым в конструкции станка
• Рукоятка включения имеет три позиции - позиция выкл. и позиция вкл. вращения в обе стороны, что позволяет легко вынимать лист замятия в станке.

Наименование				Станок фальцепрокатный Stalex LC 12DR
Формы соединений				Описание
Cтоячий фальц				Cтоячий фальц – используется как ответная часть Питтсбургского фальца, одинарного стоячего фальца, двойного стоячего фальца
Одинарный стоячий фальц				Применяется для соеди­нения картинных полос металлической кровли. Как пример - стоячие фальцы устраивают вдоль ската крыши
Питтсбургский фальц				Питтсбургский фальц (угловой, американка) – самый распространенный способ производства воздуховодов прямоугольного сечения, как прямых участков, так и фасонных деталей
Лежачий фальц				Лежачий фальц (продольный) – применяется для производства водосточных труб, а также воздуховодов круглого и прямоугольного сечений.
Соединительная рейка				С-рейка – самый простой способ соединения прямоугольных воздуховодов, сокращение себестоимости продукции. Очень эффективна при прокладке каналов воздуховодов в узком пространстве
Стоячий фальц по радиусу (отбортовка)				Отбортовка является дополнительной операцией при криволинейном фальцевом сочленении.

Фальцеосадочный станок Stalex FO-1250 предназначен для осадки лежачего фальца при производстве воздуховодов и водосточных систем. Небольшие размеры и масса станка позволяют использовать его в условиях цеха и строительной площадки. Станок позволяет работать с заготовками диаметром от 80 мм.
Жесткая сварная конструкция обеспечивает точность позиционирования роликов. Верхний ролик жёстко установлен в цельнометаллическом усиленном стакане.
Прижим верхнего ролика осуществляется вручную с помощью винтовой передачи. Привод ролика происходит за счет вращения рукоятки. Трапецеидальная резьба – надежно и четко перемещает верхний ролик. Дополнительно в конструкции станка установлены ребра жёсткости к нижнему основанию и к дорну станка

Преимущества:
- простая и надежная конструкция;
- ручное перемещение верхнего ролика для точной подстройки под толщину металла;
- закалённые ролики.

ФОС-1300/0.8
Используется для осадки лежачего фальца при производстве воздуховодов и водосточных систем. Небольшие размеры и масса станка позволяют использовать его в условиях цеха и строительной площадки. Станок позволяет работать с заготовками диаметром от 80 мм.

ФОС.Р-1300/0.8
Фальцеосадочный станок ФОС.Р-1300/0,8 предназначен для осадки лежачего фальца при производстве воздуховодов и водосточных систем. Небольшие размеры и масса станка позволяют использовать его в условиях цеха и строительной площадки. Станок позволяет работать с заготовками диаметром от 80 мм.

Предназначен для вырубки углов в тонколистовом металле и композитных материалах. Используют для производства таких изделий как фасадные кассеты, короба, поддоны, различные каркасы и корпуса в наружной, и внутренней отделки зданий, архитектурных элементов и других профильных металлоизделий.

• Лезвия изготовлены из высокоуглеродистой стали

• Значительно повышает темпы производства.

• Освобождает производителя от необходимости сварки и обработки    металла

• Работает с любым металлом

• Идеальное решение при производстве кассет.

• Возможна установка на опорную стойку

Предназначен для вырубки углов в тонколистовом металле и композитных материалах. Используют для производства таких изделий как фасадные кассеты, короба, поддоны, различные каркасы и корпуса в наружной, и внутренней отделки зданий, архитектурных элементов и других профильных металлоизделий.

• Лезвия изготовлены из высокоуглеродистой стали

• Значительно повышает темпы производства.

• Освобождает производителя от необходимости сварки и обработки    металла

• Работает с любым металлом

• Идеальное решение при производстве кассет.

• Возможна установка на опорную стойку

Предназначен для вырубки углов в тонколистовом металле и композитных материалах.

• Лезвия изготовлены из высокоуглеродистой стали

• Значительно повышает темпы производства.

• Освобождает производителя от необходимости сварки и обработки металла

• Работает с любым металлом

• Идеальное решение при производстве кассет.

• Возможна установка на опорную стойку

Ножной угловысечной станок предназначен для вырубки углов в тонколистовом металле и композитных материалах. Используют для производства таких изделий как фасадные кассеты, короба, поддоны, различные каркасы и корпуса в наружной и внутренней отделке, архитектурных элементов и других профильных металлоизделий.

• Лезвия изготовлены из высокоуглеродистой стали

• Значительно повышает темпы производства.

• Освобождает производителя от необходимости сварки и обработки    металла

• Работает с любым металлом

• Идеальное решение при производстве кассет.

• Возможна установка на опорную стойку

Особенности угловысечного станка Stalex HNM-6A - это мощное оборудование с гидравлическим приводом ножей для вырубки углов от 30° до 140° в листовом металле толщиной до 6 мм. Станок может работать в режиме гильотины и резать листы металла шириной до 200 мм. Процесс резки происходит за счёт работы гидроцилиндра, перемещающего узел по двум направляющим колоннам.
Для настройки угла реза и глубины реза в этой модели установлены две шкалы измерения угла резки и две мерные поворотные линейки для обеих сторон. В стандартную комплектацию входит функция пробивки отверстий – Ø 12мм (в зависимости от поставки, возможна комплектация пуансона других диаметров), так же возможно дополнительно заказать оснастку до Ø 40мм.

- Два узла (с передней части станка – функция резки; с задней части станка – функция пробивки)
- Два гидравлических прижима
- Два маховика для поворота каждой губки
- Два контейнера для отходов резки
- Уровень масла
- Два манометра на узлы резки и пробивки

Особенности угловысечного станка Stalex HNM-6 - мощное оборудование с гидравлическим приводом ножей для вырубки прямых углов в листовом металле толщиной до 6.5 мм. Максимальный размер вырезаемого угла составляет 250х250 мм, тумба станка оснащена контейнером вывода стружки вниз. Управление резкой осуществляется с помощью кнопок на самом станке либо с помощью выносной педали, рабочий стол оснащен прижимами листа и упорами для фиксации нужных размеров вырубки, объём масляного бака равен 35 л.

Прижимы листа и упоры фиксации, позволяющие определять положение заготовки под различными углами.

Датчик уровня масла; датчик давления гидравлической системы; контрольная панель; контейнер вывода стружки вниз.

Данный инструмент предназначен для резки листов и прутков из углеродистой стали. Он также может быть использован для резки листов и прутков из цветных металлов или пластика (не используется для резки сетки рабицы, просечно-вытяжных листов и подобных изделий – которые ведут к преждевременному износу режущих ножей).

Высечные ножницы NS-1 идеально подходят для резки тонкостенного профиля и листового металла (пример работы с изделиями – металлочерепица). Максимальная ёмкость при рабате с оцинкованной сталью – 0,7мм (σВ <400 MРa).

Ножницы NS-1 являются зуборезными, их легче и удобней использовать во многий положениях, чем обычные ножницы по металлу. Конструкция с чрезвычайно узкой головкой выполняет рез в труднодоступных местах, позволяя делать прямой и фигурный рез. Ножницы NS-1 имеют защитный кожух, защищающий от вылета осколков и отводя стружку. Режут без искажения листа и заминания.

						Вид сбоку
						Вид снизу
						Запасное лезвие для высечных ножниц NS-1

Особенности:
- предназначен для резки листового металла с помощью механического усилия
- резка мягкой стали, алюминия, бронзы и нержавеющей стали с минимальными усилиями
- длинная ручка обеспечивает максимальный рычаг для самых жёстких резов
- мощное литое основание-корпус для дополнительной стабильности
- универсальный дисковый нож отличается простотой эксплуатации
- может выполнять прямолинейную и криволинейную резку

Электромеханические листогибы Stalex EFMS с поворотной гибочной балкой предназначены для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах. Сегментная верхняя планка позволяет работать с изделиями сложной формы.

Угол гибки – изменяется концовиком на градусной шкале в приборном щитке станка.

Поворотная гибочная балка – имеет компенсатор прогиба.

Верхняя прижимная сегментная балка позволяет работать с изделиями сложной формы и осуществляет гибку на четыре стороны.

Высота просвета верхней прижимной балки без сегмента в прижатом состоянии – 51мм.

Размеры сегментов на Stalex EFMS 3020: 25; 30; 35; 40; 45; 50; 75; 100; 150; 200; 200; 200; 270; 400; 400; 400; 400мм (количество сегментов – 17шт)

Особенности:

- Мощная сварная стальная конструкция

- Электродвигатели на верхней прижимной и нижней рабочей планке

- Переносная педаль управления

- Верхняя сегментная планка

- Легкость при работе с листовым металлом

- Простота обслуживания

Мощные двойные цепи со звездочками
Поддержка листа и задний упор 255 мм (рабочая длина)

Электромеханический листогиб Stalex TFM с поворотной гибочной балкой предназначен для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах.
Станок оснащён системой ЧПУ – марки XinJie. Самым большим преимуществом является программирование автоматического моделирования - благодаря более высокой скорости, простоте программирования и визуальному моделированию.
Хороший результат и качественная гибка при работе с более тонкими заготовки в сравнении с листогибочными прессами. Часто используется в строительной промышленности, например, для изготовления радиусной гибки на изделиях для фасада, кабельные лотки, водосточные желоба и так далее. Для изделий специальной формы, запрограммированных без необходимости изготовления специальных гибочных форм. Более удобная и простая система программирования на станках с поворотной гибочной балкой.

Особенности:
- Хранение до 2000 программ
- Библиотека профилей с графикой
- Макс. 99 изгибов за программу
- Программируемый радиус изгиба и правильный угол наклона
- Движение заднего упора от ЧПУ (длина 1228мм)
- Задний рабочий стол
- Мощная сварная стальная конструкция для максимальной жёсткости
- Закалённая рабочая часть прижимной и гибочной балок (до 48 HRC)
- Переносная педаль управления для удобства и безопасной работы
- Электронный выключатель на пульте станка и электрошкафу
- Легкость при работе с листовым металлом
- Безопасность оператора (низкое электропотребление), защита от перегрузки

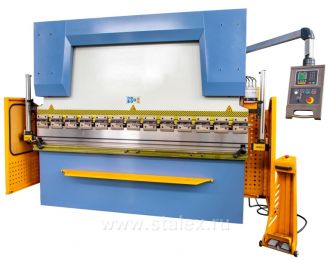

В чём разница между станком с поворотно гибочной балкой с ЧПУ и листогибочным прессом, например W67 / HBM / AD и прочие?					Это две разные конструкции станков, сравнивать их не совсем корректно. 1) Работать с заготовками на станке с поворотной гибочной балкой - интуитивно более понятно и просто, что влияет на более быстрое обучение сотрудников (если исходить из того, что обе конструкции имеют примерно одинаковые системы ЧПУ). 2) На изделиях с большой длиной и тонколистным материалом, станки с поворотной балкой - более эффективны и более просты в настройке как станка, так и в получении необходимого качества гиба. 3) Электромеханический листогиб имеет некоторые косвенные преимущества перед гидравлической конструкцией. Например: - более широкий температурный диапазон работы, отсутствие работы с гидравлическим маслом, отсутствие подбора специализированных масел при работе станка от +05ºС до +15ºС - более высокая скорость работы - нет необходимости в заливке/доливке/проверке на герметичность (давление) рабочей системы - отсутствие такого понятия как промывка гидравлической системы при смене масла или замены гидравлических патрубков
Какой размер минимальной полки между гибочным ножом (балкой) и столом (прижимной балкой)?					Пример №1 Размеры 8/90/90/8мм
Какие минимальные размеры возможно получать на данном станке?					Пример №2 (профиль станка) При высоте полки 50мм внутри станка – рабочая длина от 135мм и далее, при высоте полки более 50мм внутри станка – рабочая длина должна от 350мм. При высоте полки 10мм внутри станка – рабочая длина от 82мм и далее. При высоте полки 5мм внутри станка – рабочая длина от 40мм и далее. При работе с толщиной листа 2мм (сталь) – минимальная полка гибки составит 25мм. При работе с толщиной листа 0,8мм (сталь) – минимальная полка гибки составит 11мм. Минимальная полка менее 25мм, возможно только по краям изделия (т.е. крайние гибы заготовки) – это обусловлено тем что ширина гибочной балки равна 25мм (т.е. минимальная полка в середине изделия-профиля возможна только 25мм)
Какая ширина прижимного стола (прижимной балки)?					Пример №3 Ширина контакта прижимной балки – 30мм
Как регулировки гибочный нож (балка)?					Пример №4

Электромеханические листогибы Stalex EFMS с поворотной гибочной балкой предназначены для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах. Сегментная верхняя планка позволяет работать с изделиями сложной формы.

Угол гибки – изменяется концовиком на градусной шкале в приборном щитке станка.

Поворотная гибочная балка – имеет компенсатор прогиба.

Верхняя прижимная сегментная балка позволяет работать с изделиями сложной формы и осуществляет гибку на четыре стороны.

Высота просвета верхней прижимной балки без сегмента в прижатом состоянии – 51мм.

Размеры сегментов на Stalex EFMS 2520: 25; 30; 35; 40; 45; 50; 75; 100; 100; 150; 200; 200; 270; 400; 400; 400мм (количество сегментов – 16шт)

Особенности:

- Мощная сварная стальная конструкция

- Электродвигатели на верхней прижимной и нижней рабочей планке

- Переносная педаль управления

- Верхняя сегментная планка

- Легкость при работе с листовым металлом

- Простота обслуживания

Мощные двойные цепи со звездочками
Поддержка листа и задний упор 255 мм (рабочая длина)

Электромеханические листогибы Stalex EFMS с поворотной гибочной балкой предназначены для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах. Сегментная верхняя планка позволяет работать с изделиями сложной формы.

Угол гибки – изменяется концовиком на градусной шкале в приборном щитке станка.

Поворотная гибочная балка – имеет компенсатор прогиба.

Верхняя прижимная сегментная балка позволяет работать с изделиями сложной формы и осуществляет гибку на четыре стороны.

Высота просвета верхней прижимной балки без сегмента в прижатом состоянии – 51мм.

Размеры сегментов на Stalex EFMS 2020: 25; 30; 35; 40; 45; 50; 75; 100; 150; 200; 200; 270; 400; 400мм (количество сегментов – 14шт)

Особенности:

- Мощная сварная стальная конструкция

- Электродвигатели на верхней прижимной и нижней рабочей планке

- Переносная педаль управления

- Верхняя сегментная планка

- Легкость при работе с листовым металлом

- Простота обслуживания

Мощные двойные цепи со звездочками
Поддержка листа и задний упор 255 мм (рабочая длина)
