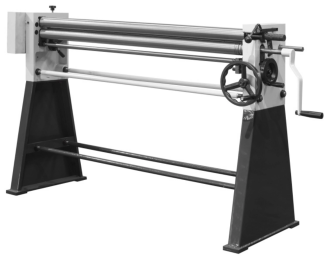

Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Особенности
  • Продольный паз верхнего вала для заправки листа
  • Проточки для гибки прутка
  • Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
  • Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм
  • Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
  • Литьевые чугунные боковые опоры
  • Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
  • Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
  • Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)




Рычаг фиксации верхнего вала




Нижний вал – предназначен для регулировки толщины листа



Задний Вал - предназначен для регулировки R получаемого на заготовки




Продольный паз верхнего вала для заправки листа



Проточки для гибки прутка




Вал пониженной скорости для работы с макс. толщиной листа



Вал скорости вращения для работы с малыми и средними толщинами листа




Маховик перемещения заднего вала



Реечный механизм с синхронизирующей тягой




Маховик перемещения нижнего вала



Механизм привода ползуна с синхронизирующей тягой




Стопорный винт



Переходной вал с шестерней

Быстрый заказ
Отличная модель ручных вальцов, также применима для использования на небольших производствах. Один из самых легких, но весьма производительных станков, обрабатывающих заготовки для придания им цилиндрической формы. Повсеместно используется для изготовления различных составляющих вентсистем, водостоков, дымоходов и так далее. Благодаря компактным размерам и небольшому весу может быть установлен практически на любой рабочей поверхности.
STALEX W01 не повредит обрабатываемый лист благодаря гладким полированным вальцам, имеющим отверстия для прутков. Снимать готовую деталь легко при помощи специального откидного механизма на верхнем вальце и быстросъемного зажима. Вращение вальцов осуществляется за счет зубчатой передачи. Нижний вал можно регулировать – на нем установлен кулачковый упор.

Быстрый заказ

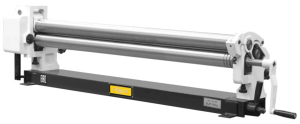

Вальцовочный станок Stalex W01-1.5x1300 является самым мощным в классе ручных настольных станков, за счёт усиленной конструкции, предназначен для придания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Особенности
  • Рычаг поднятия верхнего вала
  • Оправа фиксации верхнего вала
  • Вес и жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной
  • Проточки для гибки прутка 5/16” (7,9мм); 3/8” (9,5мм); 1/2 ” (12,7мм)
  • Чугунные боковые опоры с узлами передачи вращения Жёсткое основание








1)



Рычаг поднятия верхнего вала




2)



Оправа фиксации верхнего вала




3)



Проточки для гибки прутка




4)



Чугунные боковые опоры с узлами передачи вращения

Дополнительно к станку возможно приобрести - Подставка "А" для вальцов W01-1.5x1300 (арт. 374202A)



Быстрый заказ
Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок.
Быстрый заказ
Отличная модель ручных вальцов, также применима для использования на небольших производствах. Один из самых легких, но весьма производительных станков, обрабатывающих заготовки для придания им цилиндрической формы. Повсеместно используется для изготовления различных составляющих вентсистем, водостоков, дымоходов и так далее. Благодаря компактным размерам и небольшому весу может быть установлен практически на любой рабочей поверхности.
STALEX W01 не повредит обрабатываемый лист благодаря гладким полированным вальцам, имеющим отверстия для прутков. Снимать готовую деталь легко при помощи специального откидного механизма на верхнем вальце и быстросъемного зажима. Вращение вальцов осуществляется за счет зубчатой передачи. Нижний вал можно регулировать – на нем установлен кулачковый упор.

Быстрый заказ

Вальцовочный станок Stalex W01-0.8x1300 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Особенности

Максимально допустимая толщина при работе с нержавеющей сталью – не более 0,5мм.

Минимально возможный Ø при работе с низкоуглеродистой сталью 0,8мм – не менее 90мм (т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины). Более точно определить минимальный Ø - возможно только пробной прокаткой.

Возможность установки на любой верстак.

Поворотно-откидной механизм верхнего вала.

Регулировка нижнего вала с помощью кулачкового упора.

Верхний валок с быстроразъёмным соединением.

Удобный эксцентриковый зажим.

Проточки для гибки колец.

Производство – Китай.

Гарантия – 1 год.

Артикул Наименование Цена Купить
374104 Станок вальцовочный ручной STALEX W01-2х1250 159 120,00 ₽
374001 Станок вальцовочный ручной настольный STALEX W01-0.8х305 18 360,00 ₽
374202 Станок вальцовочный ручной настольный STALEX W01-1.5х1300 141 780,00 ₽

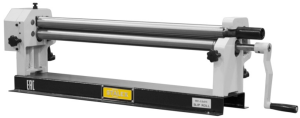

374004 Станок вальцовочный ручной настольный STALEX W01-0.8х1000 53 040,00 ₽

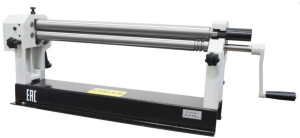

374002 Станок вальцовочный ручной настольный STALEX W01-0.8х610 35 700,00 ₽
374101 Станок вальцовочный ручной STALEX W01-0.8х1300 119 340,00 ₽
