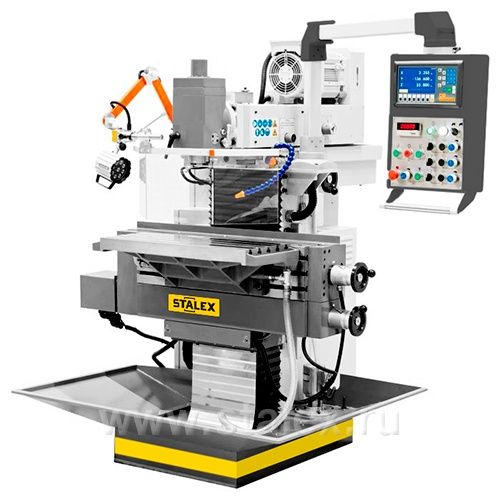

Инструментальный фрезерный станок STALEX WFM 800 Servo
Артикул:
WFM 800 Servo
Оставить отзыв
Нет на складе
Способы доставки
- Самовывоз из магазина
- Другие транспортные службы
Способы оплаты
- Наличными при получении
- Безналичный перевод
Универсально-фрезерный станок WFM 800 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ
Комплект поставки
1) Пульт управления нового образца с УЦИ
2) Зажимная тяга М16
3) Переходник ISO40/MT3
4) Переходник ISO40/MT2
5) Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
6) Опора для горизонтального фрезерования
7) Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм
8) Система подвода СОЖ
9) Сертификат точности
10) Поддон для сбора стружки
11) Инструкция по эксплуатации
12) Лампа LED местного освещения
-
Ход пиноли шпинделя:60 мм
-
Расстояние от оси вертикального шпинделя до стола:45-445 мм
-
Перемещение стола по оси Z:400 мм
-
Масса нетто, кг:1500 кг
-
Т-образные пазы горизонтального стола (ширина/расстояние):14/63 мм
-
Частота вращения шпинделя(Гор/верт) плавно(2):40 – 260/260-2000 об/мин
-
Перемещение стола по оси X:405 мм
-
Максимальная нагрузка на стол:200 кг
-
Напряжение питания, В:380 В
-
Конус шпинделя горизонтального:ISO 40 DIN2080
-
Мощность мотора подач X/Y/Z:2,0/2,0/1,5 кВт
-
Т-образные пазы вертикального стола (ширина/расстояние), 3:14/63 мм
-
Конус шпинделя вертикального:ISO 40 DIN2080
-
Ускоренное перемещение стола:1200 мм/мин
-
Скорость подачи стола по оси Х x Y x Z:10-1000 мм/мин
-
Мощность главного двигателя:3,75 кВт
-
Мощность насоса помпы:0,4 кВт
-
Размер горизонтального рабочего стола:800x400 мм
-
Размер вертикального рабочего стола:1020x225 мм
-
Расстояние от оси горизонтального шпинделя до стола:120-530 мм
-
Диапазон наклона головки, влево/вправо:±90⁰
