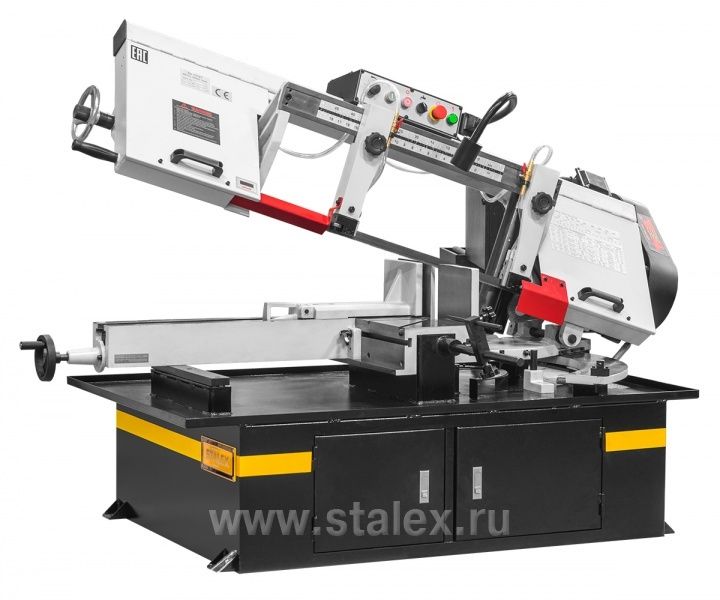

Станок ленточнопильный с гидроразгрузкой STALEX BS-1018Т
- Самовывоз из магазина
- Другие транспортные службы
- Наличными при получении
- Безналичный перевод
На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-1018Т разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 260мм, с поворотом рамы в обе стороны -45°… 0 …+45° …+60°.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.
Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).
Модель Stalex BS-1018Т реализует все преимущества ленточнопильных станков:
-
Возможность поворота в обе стороны -45°… 0 …+45° …+60°.
-
Подвижные направляющие с твердосплавными пластинками
-
Скорость вращения пилы, фиксированная 24, 52, 78, 109 м/мин
-
Ручное натяжение ленты
-
Тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации
-
Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза
-
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
-
Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок
-
Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)
|
|
Дополнительный прижим для пакетной резки для BS-1018T Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|
|
Пульт + направляющие станка |
|
|
Таблица скорости резания и подбора шага зубьев |
|
|
Механическая дисковая щётка (приводимая в движение от движения полотна). Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. |
|
|
Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна. |
|
|
Механическое натяжение полотна |
|
|
Привод - клиноременная передача |
|
|
Датчик выключения станка в нижнем положении пильной рамы |
|
|
Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №1). |
|
|
Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №2). |
|
|
Гидравлический демпфер регулирующий и снижающий скорость опускания рамы. |
-
Скорость резания, м/мин:24, 52, 78, 109 м/мин
-
при 90°:260х430 мм
-
Размер полотна, мм:27х0,9х3660 мм
-
Резка прямоугольника, мм:125х125 мм
-
Мощность двигателя, кВт:1,5 кВт, 3-ёх фазный
-
Гарантия:1 год
-
Подача пильной рамы:собственный вес с гидрорегулировкой
-
Тип привода:Клиноременной
-
Вращение пилы:-45°… 0 …+45° …+60° в обе стороны
-
при 45°:260 мм
-
Зажим заготовки:ручной
-
Страна производитель:Китай
-
при -45°:260x130 мм
-
при +45°:300х200 мм
-
Шаг зуба полотна в стандартной комплектации:Z 5/8
